16位微控制器的设计与实现

随着信息技术的发展，网络通信、信息安全和信息家电产品的普及，嵌入式MCU正是所有这些信息产品中必不可少的部件。目前国内一些科研院校和半导体公司都在致力于研发自主设计的嵌入式微控制器，这对我国的半导体产业、电子产品产业的发展具有重要意义。

这里描述了一款自主研发的16位嵌入式微控制器(A8096)的设计与实现，基于RTL级设计方法使用VerilogHDL进行设计描述，在设计中，采用硬布线控制方式，减少了面积和功耗，同时MCU兼容了MSC-96指令集，目标是可以应用于实际嵌入式系统项目中。

1 总体设计

1．1 MSC-96体系结构

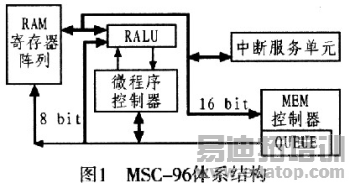

图1所示为MSC-96体系结构。Intel 8096微控制器是由通用寄存器阵列、算术逻辑单元(RALU)和微程序控制器等模块组成。其采用的是微程序控制方式，需要使用一个片内ROM存储器，因而会造成面积和功耗都会较大。

MCU内部的寄存器阵列通过一个控制器和2条总线与RALU相连。这两条总线是8位的A-BUS和16位的D-BUS。DBUS只用于RALU与寄存器之间的数据传输，而A-BUS用作上述传输过程中的地址总线。当MCU通过寄存器控制器访问片内外寄存器时，A-BUS可作为多路转换的地址／数据总线。

1．2 A8096总体结构

为了减少面积和功耗，A8096采用硬布线逻辑控制方式取代上述的微程序控制器。依据MSC-96的体系结构，A8096主要功能模块包括：IPU(Instruction Pre-fetch Unit。指令预取单元)、CU(Control Unit，控制单元)、ALU(Arithmetic Logical Unit，算术逻辑单元)、MEM_C-TRL(MEM控制器)、RF_CTRL(寄存器堆控制器)、ISR(Interrupt Service Routine unit，中断服务单元)、GPIO(General Purpose Input Out-put，通用输入输出单元)等主要功能部件。其结构如图2所示。

1．3 系统总线

A8096采用3条总线：一条是MEM总线，用于IPU和MEM CTRL对程序空间和数据空间的读写控制；16 bit的数据线，16 bit的地址线，读写信号memrd／memwr；一条是内部寄存器阵列(Register File)总线，用于RF_CTRL对内部寄存器阵列的读写访问，地址线是8 bit的，数据线为16 bit，读写信号为rf_rd／rf_wr；一条是SFR总线，用于访问数据空间地址在00H～19H的特殊定义的寄存器空间。8 bit的地址总线，16bit的数据总线，读写信号sfrrd／sfrwr。另外IPU和MEMCTR的数据交互是通过8 bit的数据线instr_bus完成的，其作用是从预取指令队列中将指令传给CU单元等。

作者：刘 丽 刘 第   来源：电子设计工程
