基于PT2262/PT2272的一对多双向信息传输的多功能控制系统

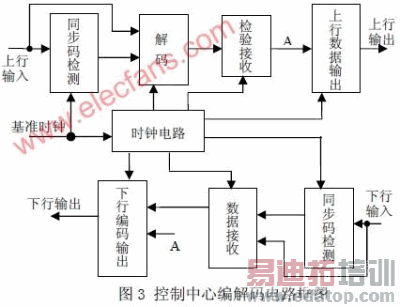

3. 控制中心编解码模块采用EDA 方式设计，电路结构框图如图3 所示。该模块集编码、解码于一体，自动设置对应于PT2672/PT2272 的8 位地址A0-A7 的三种状态，进行控 制中心编解码的自动地址编码。

上行输入信号来自控制中心解调器(是各终端PT2262 产生的调制信号)，该信号由时钟 信号逐位读入，由同步码检测电路进行同步码检测，若检测到同步码，则后续信号输入到解 码电路进行解码(对应于编码规则)，解码信号由接收电路做检验接收，电路对解码信号做 定长存储，若连续两次收到同样的解码结果，则认为确有上行信息(如对查询信息的应答)， 于是将这组解码信号并行送出到A 节点。A 点信号分两路送出，一方面由上行数据输出电路 将其输出，做相应显示或由串口送到控制计算机，另一方面，送下行编码输出电路，给终端 反馈确认信息。

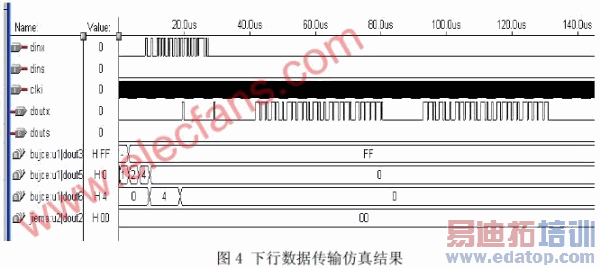

下行输入信号由控制中心产生，该信号由时钟信号读入，由同步码检测电路进行同步码 检测，若检测到同步码，则后续信号输入到数据接收电路，在此将串行信号变为并行信号， 再送给下行编码输出电路。该电路对A 点来的信号优先接收，将收到的信号编码，以串行方 式送出。下行输出信号经调制器调制后发送给各终端。图4 为下行数据传输仿真结果。

4. 通信方式

控制中心的信息传输采用标志位(同步码)起始，定长收发的方式。控制中心与各终端之间的通信同步码是PT2262 发射的编码信号中的"PTSN"。

控制中心在检测到该码后启动此后的解码、接收等电路工作;同样，控制中心向终端发出的下行信 号也以相同的同步码开头。

终端传来的有效数据有12 位，8 位三态地址和4 位二值数据。译码后每位地址码至少 要用两位二进制数表示，为方便处理，此处每位数据也用两位二进制数表示。这样，12 位有效数据译码后就成了一组24 位的二值代码，与同步码组合为32 位的定长码形式。

如前所述，每位地址或数据的译码结果为"01""10"或"11"，正常工作下，连"0"个数最多两位，保证了同步码不会与数据码重复。控制中心在检测到该码后启动此后的上行数据接收、解码等工作。 终端发出信息的方式为重复发送，得到控制中心确认后停止。图5 为上行数据反馈确 认仿真结果。

5. 冲突解决机制

为解决各终端上传信号的冲突问题，各个终端采用分时复用的方式在同一信道上进行信息传输。具体做法是，由控制中心轮流按地址编码向各用户以广播方式发出指令，每条指令只有对应地址码的用户作出反应：向控制中心发出信息如该终端运行状态。中心每发一条 指令，等待一个特定时间以接收相应的上传信息，若此间收不到信息，则认为该终端有故障， 在一轮指令发完后再次对故障终端查询，确认其状态作出反应。

6. 结语

上述方案克服了通用编解码芯片PT2262/2272 一对一匹配使用的限制，实现了一对多 的双向通信。可以应用于一点对多点的智能控制，如智能家电控制、医疗机构监控等。该设 计已在社区监警系统中得到应用，效果良好。
