基于串口通讯的维护网络设计与开发

2.3  通讯状态图

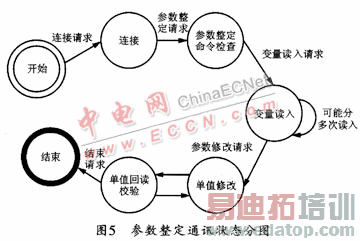

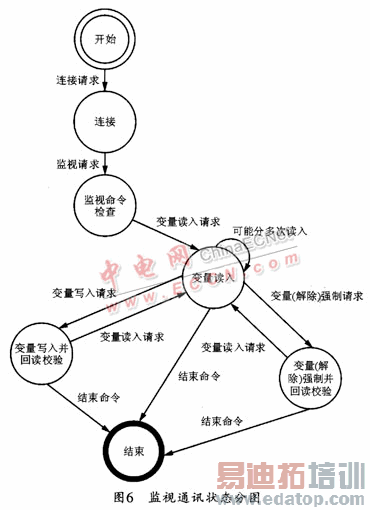

使用"状态机"的形式可对通讯过程进行控制和约束，图3给出了通讯过程的总状态图，图4为下装通风状态分图。图5和图6分别为参数整定和监视模块的分状态图。这些图中的"圆圈"表示某个通讯状态，"箭头"表示状态变迁发生的条件或者命令。

3  维护网络的设计与实现

通常可以将SGS封装成动态链接库(SGS．dll)提供给下装、参数整定和监视等应用软件使用(SGS．dll导出一个接口类供应用软件使用)，这样做的好处是可将串口通讯的功能进行整合，以达到软件复用之目的。

图7所示为SGS逻辑关系图，通过它可以对通讯任务进行分层处理。图中的数据交互层为SGS．dll的接口类，通过该类可给应用程序提供通讯服务；数据处理层可分析并且存储上行（指RPS控制器到RPS应用软件方向）和下行（指RPS应用软件方向到RPS控制器）的数据；串口通讯层可以用来配置串口资源、控制通讯状态机的跳转、同时可以用来控制数据的接收和发送等。

4  结束语

维护网格是核电站数字化控制保护系统的一个重要组成部分，它作为独立的通讯模块，可为第三方使用提供服务。它不仅具有严格安全的通讯协议，而且结构清晰灵活，与应用程序之间耦合性低，同时易于通讯服务的扩充和软件的复用。
