无输出变压器OTL电路的应用

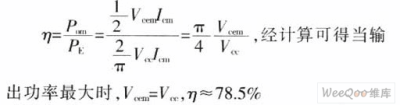

2.4.3 效率

2.4.4 管耗

由能量守恒定律可知，管耗

所以：

(1)当输入信号为零时，管耗也为零;

(2)当输入信号较小时，管耗也较小，但随输入信号的增加而增加;

(3)当输入信号快速增大时，由于上式后项比前项增加得快，所以管耗又较小。

综上所述，当输入信号较大和较小时，管耗均较小。即最大管耗并不发生在电路有最大输出功率时。当电路有最大输出功率时，管耗仅为

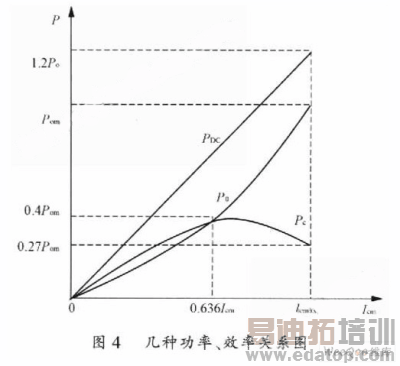

处，此时Pcm≈0.4Pom。故大家常说的最大管耗Pcm≈0.2Pom，实际是单管最大管耗。绘制输出功率、管耗和电源功率关系图4如示。

3 容易出现的问题

3.1 错误理解几种功率之间的关系

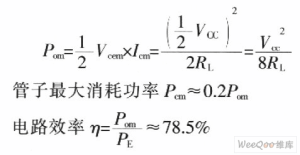

某些人只是牢牢地记住了教科书上常用计算公式，即

最大不失真输出功率

而没有真正理解其内涵，应用中不加选择地套用公式，从而得出非常荒谬的结论。例如：

某收音机的功放电路为甲乙类推挽功放电路，电源电压为Vcc=6V，负载为RL=8Ω，输出变压器匝数比n=2.5，求最大输出功率、直流电源提供的功率和管耗。有人这样考虑：

可是显然此时的管耗与输出功率之和约为432mW，与电源提供的460mW功率相差甚远，这是为什么呢?这里其实犯了两个错误：(1)电路实际应用两个三极管，求解时却按单管处理了;(2)电路有最大输出功率时，管耗却并非最大。因此正确的答案应为

3.2 忽视电路结构的特殊性

由于该电路使用了一些具有特殊用途的元件，在实际使用过程中会引起一些容易被忽略的问题，使维修陷入困境。例如，目前通用的功放集成块，包括电视机上的场输出集成块，为了减小功耗，提高电路的可靠性，都利用外围元件组成了自举升压电路(又称为泵电源，自举电容又 称为场逆程电容)。随着使用年限的增加，自举电容会出现容量减小、漏电等现象。根据前面的分析我们知道，当自举电容容量下降幅度过大时，其容抗就会变大， 这样开机瞬间的冲击电流就会更多地从功放管T1流过，将其烧坏;而当自举电容漏电时，其容抗变小，这样开机瞬间，中点电位就会远远大于使激励管进入饱和状态，功放管T2的基极电位便接近于O，使该管流过较大的电流将其烧毁。即无论自举电容漏电还是容量下降都可能烧毁功放集成块。如果对此不 加判断就更换集成块，则会造成连续损坏集成块的现象。曾有人维修昆仑S511彩电水平一条亮线故障时，按照一般思路在查场输出电容、负载、偏转线圈、电源 电压均正常后，便认为是集成块损坏，然而换上新的集成块开机后，集成块却再次被烧坏。最后经过多次排查才发现场自举电容漏电，换之故障得以排除。

4 结语

通过上述的分析，希望大家在使用0TL电路时，能够更加熟练掌握该电路的基本组成及其工作原理，深刻理解电路中各元器件的作用，并能正确计算输出功率、管耗、效率等参数。
