以IP成就移动业务承载未来

录入:edatop.com     点击:

运营商陷入占有大量带宽的数据业务的微薄收入与高昂的网络建设及维护成本的矛盾之中,中兴UniBackhaul移动承载解决方案更高的带宽,更多的业务接入,更高的分组承载效率等特点解除了运营商的烦恼。

移动业务IP化承载的迫切需求

当前,运营商陷入占有大量带宽的数据业务的微薄收入与高昂的网络建设及维护成本的矛盾之中,促使运营商越来越关注网络的总运营成本。

运营商开始加速网络向IP化转型,网络全IP化可减少网络层次、降低网络处理复杂度,增强网络扩展灵活性和降低网络管理复杂度;同时便于开展IP特性和移动特性相结合的各类新业务,保持网络的可持续发展性,全面降低营运商TCO,实现盈利。

分组传送backhaul网络的关键特征和需求

电信级IPRAN承载网需要充分考虑现有移动接入网络的兼容和未来网络的可长期持续发展,具备TDME1/IMAE1/STM-n/ML-PPP/FE/GE等各种接口,满足移动网络的时钟同步需求,提供端到端的SLA,端到端的OAM,端到端的传送技术,具备SDH-like网络的高可靠性和服务质量,利用分组传送的统计复用和灵活性,充分考虑未来网络发展,适应今后融合业务开展的需求,以用户需求为中心,关注总运营成本需求。

● 多业务承载需求

目前RAN的网络单元之间,存在着多种接口连接和接入方式,如接口有IMAE1/TDME1/ML-PPPE1/FE和接入方式有xDSL/光纤/微波/PDH,随着移动业务的IP化发展,GE/10GE接口也将出现,IPRAN承载网络要充分考虑到现有移动接入网络的情况和未来网络的发展趋势,具备多种业务接口和多种业务统一接入综合承载的能力。

● 统计复用和差分服务能力需求

区别于传统接入网,IPRAN存在大量基于分组的增值业务。分组业务具有突发、动态、高峰均比等特点,因此通过统计复用,可以有效地降低带宽的占用,提升传输资源利用率。同时,业务之间的QoS要求差异较大,要求在提供更大承载管道和统计复用的同时,具备差异化服务质量的能力。

● 电信级的OAM和可靠性要求

对于以MSTP承载网为主的运营商,当选择分组技术构建2G/3G承载网时,要求分组承载网在组网模式、管理模式、管理风格和故障诊断手段等方面继承MSTP网络的成熟经验,降低对网络运维部门的冲击。

● 高精度的时钟时间同步需求

无线网络对于时钟同步的需求有两个级别——频率同步和时间同步。基于FDD模式的无线系统如WCDMA需要各节点之间保持频率同步即可,而基于TDD模式的无线系统,包括CDMA2000/TD-SCDMA,以及WiMAX的相应版本,则需要更为严格的时间同步,以确保小区

切换能够顺利完成。目前频率同步可通过地面时钟信号分配解决,而时间同步则需要由GPS提供,需颇为可观的费用支出。在IPRAN传送网的设计中,时钟同步问题的解决具有重要意义。

● 良好的网络扩展性需求

3G网络快速的广覆盖和深覆盖能力直接决定运营商的竞争优势,因此要求承载网具备良好的可扩展性,支撑运营商快速部署3G网络。同时,要求承载网的良好扩展性能够支撑2G/3G网络顺利向LTE演进。

● 较低的网络TCO要求

较低的网络TCO是运营商对所有网络建设的潜在要求,对于2G/3G移动Backhaul的IP承载网,节点分布最密集、覆盖最广泛、场景复杂,除了设备本身之外,网络运营管理维护的方便性、与现存网络兼容性、设备替换及演进过程中的投资保护等都是必须要考虑的因素,能够从CAPEX和OPEX两个方面全面降低网络的TCO。

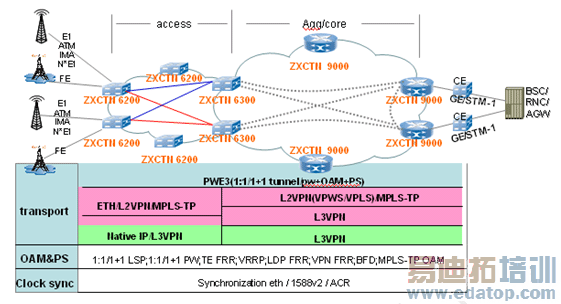

UniBackhaul移动IP承载解决方案

\

中兴UniBackhaul移动承载解决方案,关注全业务运营的关键需求:更高的带宽,更多的业务接入,更高的分组承载效率,灵活快速的业务部署,精细化的资源调度,差异化的服务质量,更高的可靠性保障,更低的TCO,统一多技术电信级软硬件平台,以分组为内核的IP/MPLS提供L2/L3多种业务和场景的解决方案。

● 统一多技术业务平台

基于业务融合的综合承载产品提供多种灵活解决方案,与现有SDH/SONET网络互连互通,实现从TDM向IP分组传送的平滑演进,可扩展的IP/MPLS内核构架实现IP/MPLS和MPLS-TP共平台,为运营商提供更灵活和丰富的解决方案选择。

提供业务和网络端到端的OAM监控和故障快速定位,面向用户精细运营的简单网络管理,提高运营效率,降低运营成本,多种业务由统一的控制平面确保可靠的保护和恢复,构造高可用性基础网络,同时具备移动业务必备的分组时钟同步解决方案,最终提供各种成本优化的网络方案与选择。

● 传统业务的兼容和平滑过渡

采用PWE3提供传统业务比如TDME1/T1,IPE1,ATME1的电路仿真和传送,实现传统业务向ALLIP的平滑过渡。

● 完善的时钟解决方案

采用分组传送的时钟同步解决方案,实现业务的时钟同步和保护,满足移动接入网络对时钟的苛刻需求,优化网络部署,节省投资。

● 强大的OAM与电信级业务保障

Unibackhaul方案具有类似SDH网络的强大OAM特点,通过基于硬件机制的层次化OAM支持,实现了电信级的网络故障自动检测、保护倒换、性能监控、故障定位等功能。满足50ms的电信级保护性能要求,提供基于业务的端到端网管OAM按需指配和管理,增强了分组网络的电信级特性。

● 端到端的业务与管理

采用优异的可视化网管实现业务的部署,丰富的MPLS和以太网方案提供端到端的业务承载和传送,电信级端到端保护和恢复,端到端服务质量控制,端到端的OAM性能监控与维护,提高移动backhaul承载网络的整体性能和服务质量,配合简单化的管理和操作,降低总运营成本。

● 完善的时钟解决方案

采用分组传送的时钟同步解决方案,实现业务的时钟同步和保护,满足移动接入网络对时钟的苛刻需求。unibackhaul解决方案提出了在基于G.8261同步以太网基础之上应用IEEE1588精确时钟协议进行时间同步,该方案的应用有助于提高时间同步的精度、能够满足各种移动制式下基站对频率和时间同步的要求。

● 绿色节能环保设计,有助于降低网络OPEX

绿色节能环保理念贯穿了unibackhaul解决方案产品系列的研发设计阶段,产品生产阶段,产品的在网运行阶段和产品生命期结束后设备回收等全部阶段,解决方案中同一网络位置的设备功耗低于业界的平均水平,有利于运营商减低网络的OPEX。

● 面向未来的产品和服务

具备IPv6/GMPLS/持续演进能力,具备丰富的L3VPN业务功能,在保持和传统业务兼容的同时,充分考虑未来业务的发展和需求,满足LTE阶段业务组网和承载要求,顺应固网移动融合的发展趋势,确保业务、基础网络、产品的可扩展性,以用户需求为中心,提供标准化的服务和灵活的选择,进一步降低用户网络投资和运维成本,构造真正领先、可持续发展的可运营平台。

中兴通讯的UniBackhaul移动承载网解决方案从业务需求、投资保护、网络演进、网络可靠性和绿色环保等方面充分为运营商考虑,在支持移动基站带宽持续增长的同时降低运营商的CAPEX和OPEX;充分考虑了适应移动基站IP化业务高效承载,在提供更加灵活和网络业务的同时兼顾到网络的高可靠性,对多演进路线的兼顾完全避免了运营商网络技术路线选择的风险,在部分需求急迫的地方已经积极开始了商用实践。可以预见,随着3G网络的大量部署和2G/3G基站IP化的不断推进,unibackhaul解决方案将在2G/3G/LTE移动Backhaul的IP承载网中得到规模应用。

作者:中兴通讯 高辉   来源:通信产业报
