制作40W晶体管Hi-Fi功率放大器的原理

该放大器在较高的输出下能保持高保真的素质，可以对4Ω／8Ω的负载提供2×73／44瓦的输出功率，失调电压小于土40mV，输入阻抗为100KΩ，谐波失真小于0．015％，互调失真小于0.02％，频率范围为10Hz一30kHz(土2dB)，信噪比在100mW输出时大于72dB。

电路原理

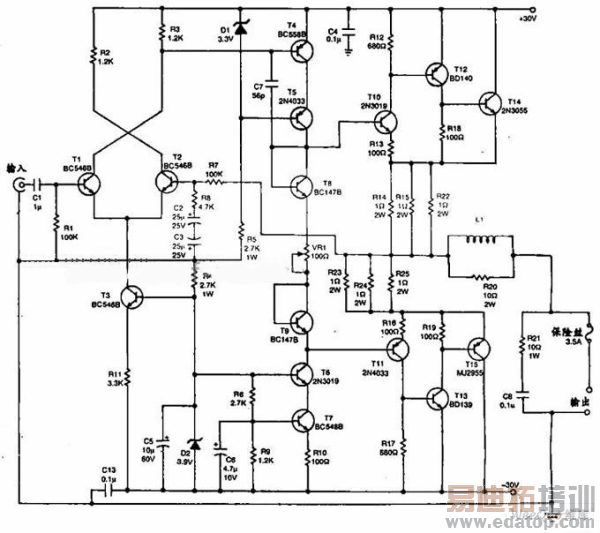

这里只给出其中一个声道的原理和制作过程．图l是其电路原理，输入信号由晶体管T1的基极引入，T1和T2构成差分对，T3作为T1、T2的恒流源．T1的输出直接用于驱动T4，T4和T5构成串联管对，T4、T5的恒流源由T6、T7构成。

晶体管T8和T9用作二极管，它们的作用是对晶体管T10和T1l进行温度补偿．T10、T12、T14和T11、T13、T15分别构成两组三重复合晶体管。这样，一旦T10或T11的VBE有微小变化，即可引起输出电流很大的变化．由于输出使用了复合晶体管，所以通过T4、T5的电流可维持在较小的值(约6mA)。

线圈11的作用是防止当输出接上容性负载时引起的对放大器的干扰．输出至喇叭间串接了一个保险丝，一但喇叭有承受直流压降，保险丝就会熔断以保护喇叭。放大器的增益由(R7+R8)／R8决定，这里约为22。电路使用双电源供电。

首先焊接电阻和电容，然后焊接晶体管，注意T12和T13应使用合适的散热片．L1由20# 标准线在电阻R20上绕20圈而制成。

安装完毕，检查无误后，开始调试，先将VRl置于最小值位置，打开电源开关，然后接入一个跨接在任意一只0．33Q电阻上的毫伏表，调节VRl至毫伏表_ER示为16mV，这表示50mA的电流。

接入声源，调节声源电平控制，使其输出为2W，在放大器的输出端接一个假负载(不接喇叭)，让放大器工作六小时，检查各晶体管，不应过热，功率管可以稍微烫一些。
