LM2576在MCU电源设计中的应用

录入：edatop.com 点击：

嵌入式控制系统的MCU一般都需要一个稳定的工作电压才能可靠工作。而设计者多习惯采用线性稳压器件(如78xx系列三端稳压器件)作为电压调节和稳压器件来将较高的直流电压转变MCU所需的工作电压。这种线性稳压电源的线性调整工作方式在工作中会大的"热损失"(其值为V压降×I负荷)，其工作效率仅为30%～50%[1]。加之工作在高粉尘等恶劣环境下往往将嵌入式工业控制系统置于密闭容器内的聚集也加剧了MCU的恶劣工况，从而使嵌入式控制系统的稳定性能变得更差。

而开关电源调节器件则以完全导通或关断的方式工作。因此，工作时要么是大电流流过低导通电压的开关管、要么是完全截止无电流流过。因此，开关稳压电源的功耗极低，其平均工作效率可达70%～90%[1]。在相同电压降的条件下，开关电源调节器件与线性稳压器件相比具有少得多的"热损失"。因此，开关稳压电源可大大减少散热片体积和PCB板的面积，甚至在大多数情况下不需要加装散热片，从而减少了对MCU工作环境的有害影响。

采用开关稳压电源来替代线性稳压电源作为MCU电源的另一个优势是：开关管的高频通断特性以及串联滤波电感的使用对来自于电源的高频干扰具有较强的抑制作用。此外，由于开关稳压电源"热损失"的减少，设计时还可提高稳压电源的输入电压，这有助于提高交流电压抗跌落干扰的能力。

LM2576系列开关稳压集成电路是线性三端稳压器件(如78xx系列端稳压集成电路)的替代品，它具有可靠的工作性能、较高的工作效率和较强的输出电流驱动能力，从而为MCU的稳定、可靠工作提供了强有力的保证。

1 LM2576简介

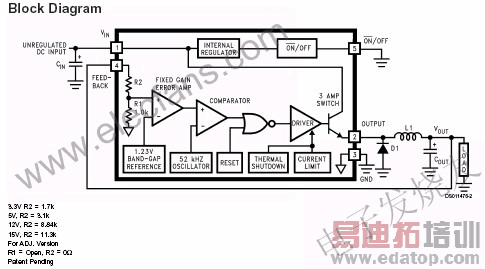

LM2576系列是美国国家半导体公司生产的3A电流输出降压开关型集成稳压电路，它内含固定频率振荡器(52kHz)和基准稳压器(1.23V)，并具有完善的保护电路，包括电流限制及热关断电路等，利用该器件只需极少的外围器件便可构成高效稳压电路。LM2576系列包括 LM2576(最高输入电压40V)及LM2576HV(最高输入电压60V)二个系列。各系列产品均提供有3.3V(-3.3)、5V(-5.0)、 12V(-12)、15V(-15)及可调(-ADJ)等多个电压档次产品。此外，该芯片还提供了工作状态的外部控制引脚。

LM2576系列开关稳压集成电路的主要特性如下[2]：

●最大输出电流：3A;

●最高输入电压：LM2576为40V，LM2576HV为60V;

●输出电压：3.3V、5V、12V、15V和ADJ(可调)等可选;

●振东频率：52kHz;

●转换效率：75%～88%(不同电压输出时的效率不同);
