一种基于FPGA的自适应谱线增强系统的设计

实现采样数据输出的VHDL代码如下：

3.2  采样信号延迟

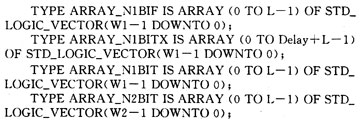

为了实现延时，FPGA片内开辟了3个缓冲区，分别是输入、时延、权值缓冲区。采样后的数据首先存入片内数据缓存FIFO，进入待命状态。时延缓冲区实现△长度的时延，权值缓冲区储存权值。其中，时延缓冲区和输入缓冲区地址是连续的。时延缓冲区的长度由延迟△决定，输入缓冲区和权值缓冲区的长度由权值的维数决定。缓冲区的实现是在VHDL语言编写的程序中定义存储数据的向量，这些数据向量的数据类型定义如下：

其中：ARRAY_N1BIF定义的是滤波器参数向量的数据类型；ARRAY_N1BIYX定义的延迟后信号向量的数据类型；ARRAY_N1BIT定义的是输入信号向量的数据类型；ARRAY_N2BIT定义的是谱线增强后信号向量的数据类型；W1是采样数据的宽度，这里为8；Delay是延时长度；L是滤波器阶数。

3.3 LMS算法核心模块

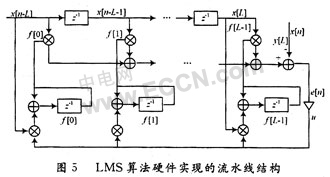

这是设计的核心部分也是设计中的难点。用FPGA实现复杂数字信号处理并不像DSP中那样简单，需要考虑时序同步、数据宽度以及如何舍入。该设计采用16阶自适应滤波器实现ALE，滤波器初始权值全部为0，按照式(3)的算法进行迭代更新，算法实现中用到大量乘法运算。调用芯片内部嵌入的乘法器宏功能模块lpm_mult使实现这些乘法运算更加快速、高效的方案。lpm_mult模块输入采样的8位数据，因为在乘法运算中2个8位二进制数相乘得到的结果是1个16位二进制数，所以设计中将处理结果输出为16位二进制数。为了提高自适应滤波速度，设计中采用流水线的滤波器结构。流水线结构能够显著地提高处理的速度，但是要消耗更多的硬件资源，特别是硬件乘法器，如果LMS FIR滤波器的长的为L则需要2L个通用乘法器。设计中L=16，片内有36个片内乘法器可以胜任处理要求。编译结果显示片内应用于LMS核心算法的其他资源消耗全部小于或等于总消耗的6％，其余资源可以用于片内的采样、输出等时序控制。LMS算法硬件实现的流水线结构框图如图5所示。

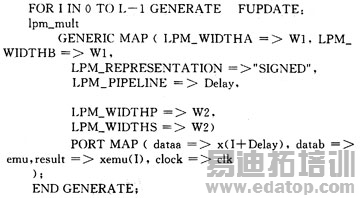

流水线结构中调用乘法器的VHDL代码如下：

4 仿真结果分析

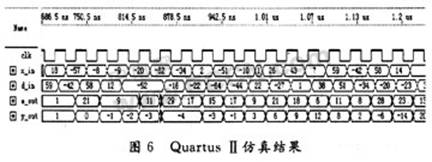

VHDL程序在QuartusⅡ软件上部分仿真结果如图6所示，图中仿真数据以十进制表示。因为仿真结果不便于绘制类似Matlab中的图形，将仿真结果的数据与Matlab仿真结果进行对比。通过行比较，发现处理结果在大体上与Matlab相一致，但是在幅度上整体有些衰减，这是由于FPGA中将处理结果的低位进行截尾处理，而Matlab仿真环境使用浮点形式、数据位数长，处理精度远高于FPGA，FPGA设计中存在较大的截尾误差。该仿真结果表明，基于：FPGA实现ALE是切实可行的。

5 结  语

系统采用FPGA芯片加上少量的外围电路，完成了信号的自适应谱线增强。通过调用FPGA片内乘法器和片内存储器，完成了LMS算法的自适应谱线增强，仿真结果与理论相符合。现代数字信号处理算法大多要进行大量的乘法运算，调用FPGA片内乘法器是实现这些算法的快速高效而又经济的手段，这使得复杂信号处理算法在FPGA上实现成为可能。流水线结构是硬件设计中牺牲资源以提高速度的有效手段，有效地利用流水线可以显著地提高资源利用率和处理速度。该设计可以实现高速、准确地谱线增强，在需要滤除宽带噪声提取单根谱线的领域具有一定的现实意义。
