PR818S媒体存储盒系统设计

录入:edatop.com     点击:

3. 低功耗

PR818S的核心运算电压为1.2V,输入/输出为3.3V,芯片本身功耗只有350mW,MSB系统功耗亦低于1W,为便携式嵌入式产品发展的重要元素。

4. 多元的外接功能

I2S接口—用来连接音频便解码器。此处音频便解码器为Wolfson公司的WM8978,内置PLL并能产生音频时钟至PR818S。

CCIR656/601接口—用来连接视频解码器与视频编码器,此处分别采用TI公司的TVP5150与ADI公司的ADV7179,二者均为低功耗设计,其中ADI7179内部支持3个DAC,可作为3种不同信号输出。

IDE接口—用来连接内置硬盘,其2.5英寸兼容性在PR818S上测试良好。

MCU接口—用来连结以太网,此处以太网控制芯片为ASIX公司的AX88796L,除了USB连结外,寻求在网络上的储存应用(Network Attached Storage)。

\

图3:基于PR818S的MSB功能框图

SD接口—SD存储卡是用来将数码相机内容下载到PR818S中。

USB2.0接口—用来连结PC主机,此处使用来创惟公司(Gensys)的GL811E。GL811E为高速USB2.0到IDE的控制芯片,其有相当市占率与2.5英寸硬盘兼容能力。

硬件设计概念与设计突破

就MSB整个硬件设计而言,主要有二大瓶颈需仔细考虑:

1. IDE线路设计

创惟GL811E芯片与PR818S各为独立个体,而且同一时间只能有一个可以工作,二者对HDD而言是相互并连,所以一般在应用上有四种方式:以一方为主体的三态方式,下拉另一方的复位信号来迫使它无法访问HDD(图1a);互为主体,一方工作时下拉另一方的复位信号(图1b);以电源方式切换作法,使其一方有电源时,另一方无电源供给(图1c);利用开关缓冲器(switch buffer)隔离二者(图1d

一般市面上所采用的大部份为第一种模式,而此MSB硬件采用第三种方式,但以技术应用而言硬件工程师乐意采用第四种。简言之,各有其优缺点。

2. 线路布局方面

整个电路板最难在于如何把PR818S内圈线走出PR818S外,主要原因在于PR818S的球间距(0.65mil)过小,最大线宽5mil且过孔必须在四球正中心,所以布局设计工程师无人用5mil线去走PR818S内圈线,当所有线拉出来后,一切均很容易了。

MSB系统的规格

MSB既然定位为PMP衍生性商品,其设计理想是像PMP一样能提供"Video-To-Go",只不过不能让消费者"随时随地"欣赏影片,而是把影片从PVR或PC网络上转载下来,从计算机、监视器或电视屏幕(车载屏幕等)上播放影片,但它不只是播放影片,如前所述它还具有硬盘外接盒(U盘)、相片浏览器与录像机功能:)。

\

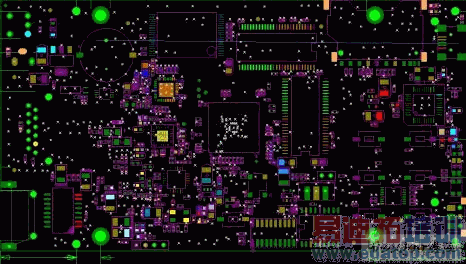

图4:MSB电路板布局



来源:维库开发网
