基于FPGA的多通道HDLC收发电路设计

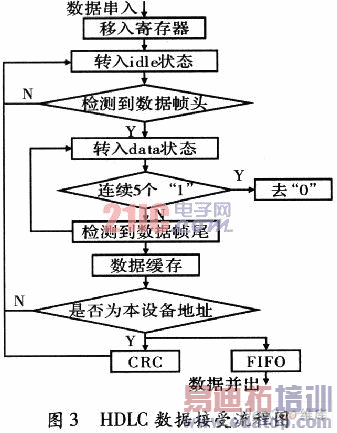

FPGA串行通信控制器接收HDLC数据的原理为：首先，将接收到的数据帧的消息字段和附加的状态字段移入，然后根据选定的寻址模式，对接收帧中的目的地址进行识别，确认数据帧的发送地址是否为本设备(站地址=77H)，是本设备数据帧则进行接收数据并存储在FIFO中，当接收数据帧结束时，发出中断信号给ARM系统，请求接收HDLC数据。

目的地址不是本设备的数据帧将被抛弃，流程图如图3所示。

3 实验结果和分析

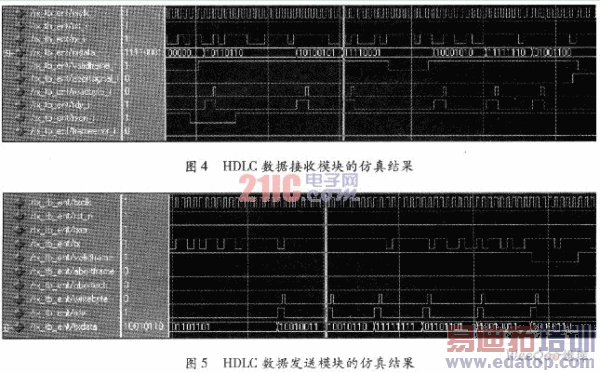

首先，在FPGA中实现一对HDLC数据收发电路，并在对收发电路进行仿真和相关测试。通过在Matlab开发环境下，生成相关的数据文件作为HDLC的数据源，在ModelSim SE 6．1的测试文件中直接调用，最后对比仿真结果和Matlab生成的数据源，可以得到满意的结果。仿真的测试代码覆盖率为100％，仿真结果和数据源完全吻合，可以认定电路的正确性及良好的可靠性。图4，图5分别为HDLC数据收发模块在ModelSim SE 6．1中的仿真图。

为合理利用FPGA内部的逻辑资源，对设计进行一系列布局布线约束：(1)由前期的论证可知，设计的矛盾主要集中在资源的消耗上，所有模块的优化目标定位为"Area"，除FIFO外，其他模块规划在一起；(2)将FIFO划分为独立的模块；(3)全局时钟绑定在Global资源上，并／串、串／并模块中的衍生时钟，根据和全局时钟的关系，设定为多周期路径。

实际数据收发的稳定性和可靠性，也跟单板、温度等有关系。仿真完成后，在单板上进行飞线，对特定的收发电路进行电气连接，进行回环测试法，即发送端输出的数据由其接收端接收回来进行测试。在常温下，经过30小时的长时间运行测试后，接收和发送的数据做了对比，没有发现丢数据包和错数据包的情况。由测试结果可知，该HDLC收发电路的具有稳定性和可靠性。高低温实验由于条件所限未进行，单板的温度特性可由器件的温度特性大概推知，这里不做讨论。

4 结束语

针对某遥控遥测平台的要求，文中提出了一种基于FPGA的多通道HDLC收发电路设计方案，并利用Altera公司的P2C70F672C8芯片来实现。目前，实现该电路的单板已经完成调试，并成功地应用于整机试验。实践表明，该电路实现简单、可靠性高、使用灵活等优点，具有一定的推广价值。
