现代通信系统与DSP实验平台

3 软硬件设计

3．1 硬件设计

系统硬件电路框图如图2所示。硬件平台采用模块化功能设计，以便于调试和测量。DSP器件采用TI(Texas Instruments)公司的TMS320VC5402芯片；实验平台的输入输出通道设计采用TI公司的TLV320AICl0芯片完成A／D和D／A转换电路功能，并与DSP的高速多通道缓冲串行口 McBSP进行串行全双工通信，TLV320AICl0将音频采样、抗混叠滤波和音频输出等电路集成在一个芯片上，他是完成语言信号输入输出处理的较佳器件；DSP芯片与外围电路采用3.3V和5V混合逻辑设计；通信子系统中的位同步模块、相关器模块、同步译码模块等由FPGA器件实现，采用ALTERA公司的EPFl0K30A-208PQFP器件；DSP与FPGA之间通过DSP局部总线定义进行连接；DSP与AT89C51单片机的通信通过DSP的HPI接口进行，单片机与PC机进行异步串行通信。

3.2 软件设计

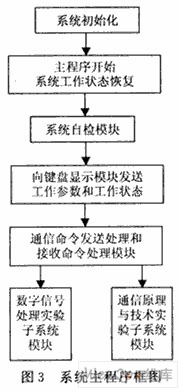

根据上述系统功能和硬件结构，本系统的软件设计主要分为3大部分，即系统主控模块包括自检模块，30个系统各实验功能实现模块和键盘液晶显示模块。软件设计时采用模块化设计，系统主控模块管理调用各软件模块，各部分之间根据自定义的通信协议通讯。应用程序采用3种不同方法编写，系统主控模块用C语言编写，其他应用程序模块用C语言、汇编语言或C语言与汇编语言混合编程方法实现，以达到TMS320VC5402DSP芯片软硬件资源的最佳利用。系统主程序框图如图3所示。

4 结论

设计的现代通信系统原理技术与DSP实验平台具有很强的实用性、先进性、开放性和灵活性，已成功应用于多家单位的教学和科研中，使用情况表明其性能稳定可靠。
