基于CPLD EPM570T100C5的通用直流调速模块设计

速度检测子模块在单位时间内对speedpulse计数，得到速度值speedvalue，并经过译码送到6位LED显示。速度控制模块根据设定速度和检测速度用PID算法调节输出脉冲，改变移相角来控制速度；设定速度为reg变量，可用inc和dec按键调节，也可以来自RS 485模块；根据速度设定值的正负得出direction信号，控制脉冲信号加在两组双向可控硅之一，使电机正反两方向转动。主控子模块负责控制整个系统的起动和停止，复位各个子模块，提供1 Hz，25 600 Hz，10 Hz脉冲信号。RS 485模块负责通信管理、解析通信协议，从而接收16位速度设定值。

3．2 速度检测

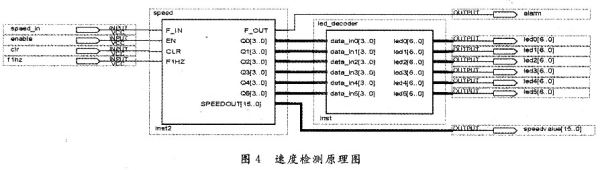

速度检测模块主要包括频率计和译码电路，如图4所示。enable为速度检测使能信号，clr为输出清零信号，speed_in为输入速度脉冲信号，led0～led5为6位数码管输出信号。

3．3 速度控制

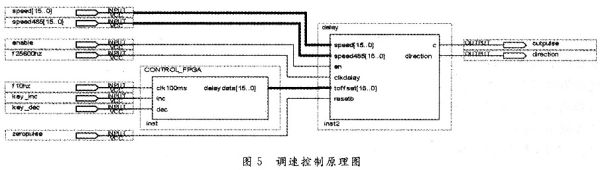

速度控制的原理是根据设定速度与实际速度的偏差用PID算法产生控制量，根据控制量的大小把过零检测脉冲移相后加宽作为输出控制信号，如图5所示。

enable为输入使能控制信号；f25600hz为决定移相单位时间的输入信号；delay_flhz为按键加减的单位时间输入信号；key_inc和key_ dec分别为加速和减速按键的输入信号；zeroin为输入同步过零脉冲信号，频率为100Hz；outpulse为输出的移相脉冲信号；direction为转向信号。

3．4 RS 485通信模块

RS 485总线是一种多点差分数据传输的电气规范，其通信接口允许在简单的一对双绞线上进行多点双向通信，具有噪声抑制能力强，高速数据传输，且电缆比较长及可靠性高的特点。

RS 485子模块主要实现UART功能，并通过notre和de信号控制发送和接收。串行通信固定设为9 600波特、8位数据、无奇偶校验、1位停止位。数据格式：地址码、数据、结束字符，其长度分别为8位、16位、8位。当总线上挂接多个调速模块时，采用广播方法发送消息，地址码可根据实际情况约定。由于RS 485总线是异步半双工的通信总线，一个时刻总线只可能呈现一种状态。因此在空闲状态时，将RS 485总线始终设置为接收状态。3．5 仿真

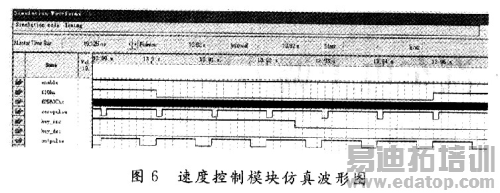

功能仿真又称前仿真，其目的是检查HDL代码所描述的逻辑功能是否和预期的功能一致。全部模块已在QuartusⅡ中仿真通过，图6给出速度控制模块功能仿真波形。仿真时间为30 s，假设期间实际速度为常数，在3．9 s按下加速按键，使key_inc变为高电平，10 s后(13．90 s时刻)加速按键释放变为低电平，据图6的仿真波形图中可知，在13．90 s时刻，输出脉冲下降沿相对于过零脉冲从180°向前移相约70°，表明移相调速功能正常。

4 实际系统运行数据

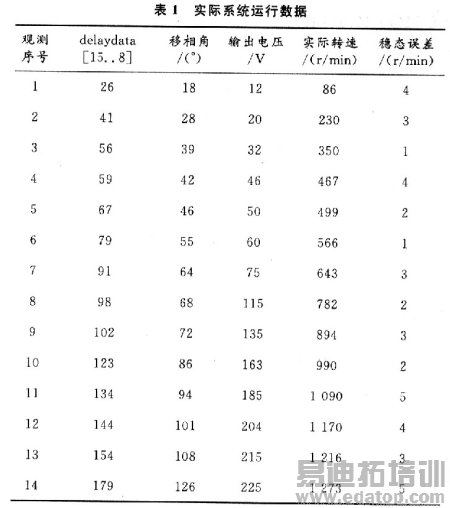

为调试和分析系统运行状况，测得如表1所示系统运行数据。主电动机型号110ZF53，pN=100 W，UN=220 V，IN=0．50 A，1 600 rpm。 delaydata[15．．8]是速度控制模块中元件CONTROL FPGA的延时，输出数据高8位。

从表1中数据看出，控制系统可有效、连续地调整电机速度，稳态误差较小，负载转矩的变化使移相角与转速之间呈非线性关系，但移相角与输出电压——对应。

5 结语

该设计具有通用性、经济性、可靠性，是常规直流速度控制的较好解决方案。由于采用CPLD芯片作为控制核心，可方便地进行各种改进。若要进一步提高控制性能，可以增加电流闭环；或稍加改动，可以控制两台直流电机的单向运行；可以实现组成分布式网络控制系统等。
