采用DWR框架和反向AJAX的Web监控系统开发

采用DWR框架和反向AJAX，结合Java多线程技术和Siemens Simatic S7-400 PLC TCP/IP通讯模块CP243-1 IT，开发了新的Web监控系统，并应用在供热公司供热管路监控系统中。其替代了原有的C/S模式的工业控制机，达到了用户的功能需求。

采用了Web作为监控系统的客户端，极大方便了监控系统的操作管理人员，减轻了监控系统的维护成本。如何解决传统Web监控系统的数据读取请求/响应模式的缺点，以及监测数据显示页面刷新的难题[1]，一直是Web监控系统开发人员不懈努力的难题。

在实现Web监控系统的技术多种多样，各有千秋，AJAX技术成为首选之一，不论服务器端采用JavaEE还是MS.NET平台。虽然AJAX解决了整个监控画面的局部刷新问题，但AJAX依然采用HTTP请求/响应模式读取服务器端取得的Web监控数据[2]。AJAX框架DWR[3]最新版本推出了反向AJAX技术，使数据从服务器推送到Web客户端成为可能，满足了监控系统实时性要求。

采用DWR框架和反向AJAX，结合Java多线程技术和Siemens Simatic S7-400 PLC TCP/IP通讯模块CP243-1 IT，开发了新的Web监控系统，并在供热公司供热管路监控系统中实际运用。替换了原有的C/S模式的工业控制机，达到了用户的功能需求。

1 DWR技术

1.1 DWR框架

DWR(Direct Web Remoting)是一个Web远程调用AJAX扩展框架，通过DWR客户端的JavaScript可以直接调用Web服务器上的JavaBean类的方法，解决了原有AJAX应用必需请求HTTP控制组件(如Servlet，Struts的Action等)才能调用服务器端业务类的方法，从而简化了AJAX应用的开发。使用DWR可以不需要编写复杂的控制层组件。

1.2 DWR反向AJAX技术

正常情况下，DWR调用服务器端的JavaBean对象方法使用正向请求/响应模式，也称为拉模式(Pull Model)，由客户端JavaScript调用JavaBean方法，返回结果通过回调方法更新页面上的HTML元素，实现监控数据的显示。这种正向模式符合一般的管理系统应用，但对监控系统实时性要求较高的应用却力不从心。而反向模式即推模式(Push Model)，是适应监控系统的最佳方式，由服务器组件将取得的监控数据推送到Web客户端，不需要客户端主动请求，而是被动接收。因而无需进行Web层进行页面刷新，即可实现数据更新显示。

最新版本的DWR 2.X增加了反向(Reverse AJAX)功能，通过反向AJAX功能，服务器端的JavaBean对象可以将取得的数据直接推送到指定的客户端页面，写到指定的HTML元素内，这个过程不需要客户端进行任何的请求操作。

2 监控系统设计与实现

2.1 总体结构

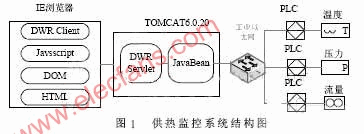

整个监控系统采用下位监控子系统、上位Web服务器和客户端三层结构，如图1所示。

下位监控子系统采用Siemens Simatic S7-400 PLC，连接温度、压力及流量传感器，并配置TCP/IP通信控制单元(CP343)。上位Web服务器采用开源Tomcat6.0.20，它针对新的JDK6进行了性能的优化，极大提高了响应速度，满足监控实时性需求，在Tomcat6 Web中配置DWR Servlet，负责与客户端Javascript进行通信，服务器端使用JavaBean多线程技术，通过Socket和TCP/IP协议与PLC通信，读取PLC监控数据，使用DWR反向AJAX技术将监控数据推向客户端的HTML元素进行显示。客户端使用IE浏览器被动接收服务器推送的数据，实时更新监测数据。

2.2 服务器端DWR配置

为使用DWR，需要在/WEB-INF/web.xml中配置DWR Servlet，并设定请求URL地址，同时通过设置参数activeReverseAjaxEnabled为true来启用反向AJAX。配置代码如下：
