基于PICl2F508的交流接触器节电器设计
录入:edatop.com 点击:
2.2 软件设计
在MPLAB-IDE中使用Hitech C编译器,最终用C语言完成节电器的软件设计。

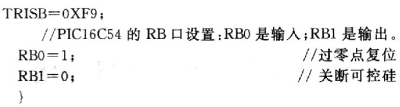

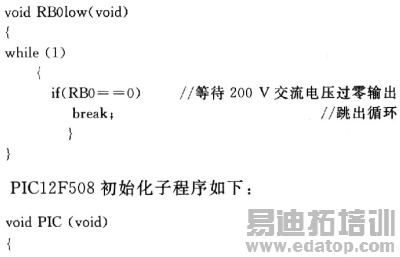

过零点判断子程序如下:
2.3 交流接触器电磁线圈改造
2.3.1 交流接触器电磁线圈磁路分析
电磁线圈磁铁的磁路如图5所示。
根据磁路学知识,有:
式中:φ为磁通量;μ0为真空磁导率;A为铁芯横截面积;N为线圈匝数;I为线圈导线电流;L1为铁芯磁路长度;μ为铁芯相对磁导率;L0为磁隙长度。
电磁铁的吸引力和φ成正比,所以当交流线圈加直流脉冲电压启动吸合时,吸引力增大数倍,实际观察到的现象是交流接触器吸合声音清脆、有力,大大减少了接触器的启动吸合时间,降低了线圈的发热,延长了线圈的使用时间。
2.3.2 线圈通过的电流
交流接触器电磁线圈通过的电流为:
交流线圈加直流脉冲电压时,式(1)中jωL=O,于是式(1)简化为:
显然,电路中的电流增加了,为了保护交流线圈不被烧毁,必须增大线圈的电阻,根据公式:
可以增加线圈的匝数或减小线径。实际上增加线圈的匝数是不可能的(线圈的空间尺寸受接触器结构的限制),所以只能采取减小线径的方法。实践证明:线径变细后,可以节省50%以上的铜线。
3 结语
将该节电器应用于CJ20-250交流接触器,最终的实验数据表明线圈有功节电率达到90%以上。长时间吸合运行,接触器无声,接触器线圈、铁心基本无温升,大大延长了线圈寿命。
来源:现代电子技术
