一种接收前端三级低噪声放大器的设计

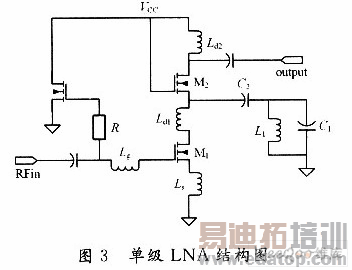

在三级电路设计中,最复杂的是第三级电路。第三级放大器要满足1 dB功率压缩点输出不小于10 dBm的要求,因此主要是面向优化线性度设计。放大器的电路图如图3所示,放大器的输出功率三阶交调点可以由式(8)来估计:
从式(8)中可以看出要提高放大器的线性度,可以通过提高放大管的Vce电压和集电极电流Ic。由于Vce不会很高,主要就是通过提高集电极电流Ic来提高放大器的线性度,但是一味地提高电流也会带来功耗的增加。
增加发射极电感可以提高1 dB功率压缩点的输出功率,但是放大器的增益会随之降低,同时1 dB功率压缩点的输入会增大,加大对前一级放大器线性度的压力。所以发射极电感只能选择一个合适的感值,不能过大。
3 LNA仿真结果

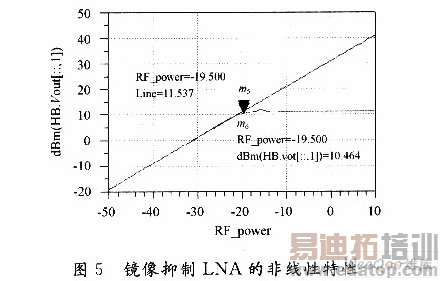

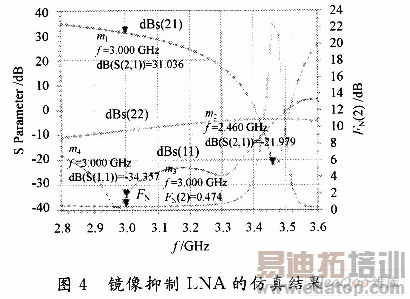

仿真结果如图4、图5所示。

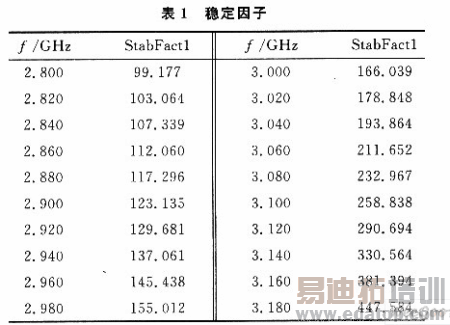

在镜像频率附近,增益由无陷波滤波器时的25 dB左右,降到-21.9 dB值附近,对进入LNA的镜像信号起到一定的抑制作用。表1表明电路在频段内稳定度状况,系数远大于1,电路绝对稳定。
另外,从式(5)可看出陷波滤波器的Q值受电感中的寄生电阻所限制。所以,在CMOS工艺中,电感的特性影响着LNA最后的性能。

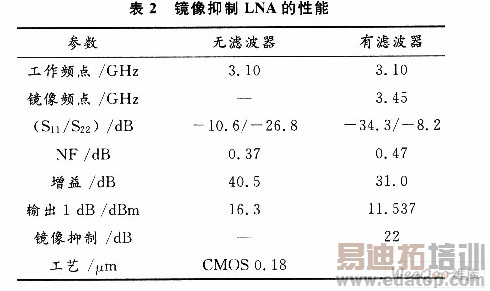

通过表2可以看到LNA在有陷波滤波器和没有陷波滤波器两种情况下的仿真结果的对比。
4 结语
为了达到单片雷达接收机对镜像抑制度的要求,采用CMOS O.18μm工艺设计了一个三级级联的镜像抑制LNA。通过在LNA中接入无源限波滤波器,实现对镜像信号的衰减,从而减小了后端混频器电路的设计难度。
最后在ADS中对设计的放大器进行仿真,其结果为,最大供电电压为5 V情况下,信号频段3.0~3.2 GHz,中频输出为225 MHz,功率增益≥31 dB,噪声系数≤O.5 dB,输入/输出1 dB点的功率分别为-19.5 dBm和11.5 dBm,对镜像信号的抑制度达22 dB。避免了使用片外滤波器,提高了系统的集成度。由于目前的CMOS工艺中,电感的品质依然有待提高。单片镜像抑制LNA要想达到更好的性能,还有待进一步研究。
