云存储内部结构深度解析

云存储(cloud storage)这个概念的出现，在一定程度上改变了我们对于传统存储模式的看法。Amazon在两年前就推出的Elastic Compute Cloud(EC2：弹性计算云)云存储产品，旨在为用户提供互联网服务形式同时提供更强的存储和计算功能。内容分发网络服务提供商CDNetworks和业界著名的云存储平台服务商 Nirvanix发布了一项新的合作，并宣布结成战略伙伴关系，以提供业界目前唯一的云存储和内容传送服务集成平台。

半年以前，微软就已经推出了提供网络移动硬盘服务的Windows Live SkyDrive Beta测试版。近期，EMC宣布加入道里可信基础架构项目，致力于云计算环境下关于信任和可靠度保证的全球研究协作，IBM也将云计算标准作为全球备份中心的3亿美元扩展方案的一部分。

云存储变得越来越热，大家众说纷"云"，而且各有各的说法，各有各的观点，那么到底什么是云存储?

云状的网格结构

云存储在云计算 (cloud computing)概念上延伸和发展出来的一个新的概念。云计算是是分布式处理(Distributed Computing)、并行处理(Parallel Computing)和网格计算(Grid Computing)的发展，是透过网络将庞大的计算处理程序自动分拆成无数个较小的子程序，再交由多部服务器所组成的庞大系统经计算分析之后将处理结果回传给用户。通过云计算技术，网络服务提供者可以在数秒之内，处理数以千万计甚至亿计的信息，达到和"超级计算机"同样强大的网络服务。

云存储的概念与云计算类似，它是指通过集群应用、网格技术或分布式文件系统等功能，将网络中大量各种不同类型的存储设备通过应用软件集合起来协同工作，共同对外提供数据存储和业务访问功能的一个系统。如果这样解释还是难以理解，那我们可以借用广域网和互联网的结构来解释云存储。

相信大家对局域网、广域网和互联网都已经非常了解了。在常见的局域网系统中，我们为了能更好地使用局域网，一般来讲，使用者需要非常清楚地知道网络中每一个软硬件的型号和配置，比如采用什么型号交换机，有多少个端口，采用了什么路由器和防火墙，分别是如何设置的。系统中有多少个服务器，分别安装了什么操作系统和软件。各设备之间采用什么类型的连接线缆，分配了什么 xml:lang=IP地址和子网掩码。

但当我们使用广域网和互联网时，我们只需要知道是什么样的接入网和用户名、密码就可以连接到广域网和互联网，并不需要知道广域网和互联网中到底有多少台交换机、路由器、防火墙和服务器，不需要知道数据是通过什么样的路由到达我们的电脑，也不需要知道网络中的服务器分别安装了什么软件，更不需要知道网络中各设备之间采用了什么样的连接线缆和端口。

广域网和互联网对于具体的使用者是完全透明的，我们经常用一个云状的图形来表示广域网和互联网。

虽然云状的图形中包含了许许多多的交换机、路由器、防火墙和服务器，但对具体的广域网、互联网用户来讲，这些都是不需要知道的。这个云状图形代表的是广域网和互联网带给大家的互联互通的网络服务，无论我们在任何地方，都可以通过一个网络接入线缆和一个用户、密码，就可以接入广域网和互联网，享受网络带给我们的服务。

参考云状的网络结构，创建一个新型的云状结构的存储系统系统，这个存储系统由多个存储设备组成，通过集群功能、分布式文件系统或类似网格计算等功能联合起来协同工作，并通过一定的应用软件或应用接口，对用户提供一定类型的存储服务和访问服务。

当我们使用某一个独立的存储设备时，我们必须非常清楚这个存储设备是什么型号，什么接口和传输协议，必须清楚地知道存储系统中有多少块磁盘，分别是什么型号、多大容量，必须清楚存储设备和服务器之间采用什么样的连接线缆。为了保证数据安全和业务的连续性，我们还需要建立相应的数据备份系统和容灾系统。除此之外，对存储设备进行定期地状态监控、维护、软硬件更新和升级也是必须的。

如果采用云存储，那么上面所提到的一切对使用者来讲都不需要了。云状存储系统中的所有设备对使用者来讲都是完全透明的，任何地方的任何一个经过授权的使用者都可以通过一根接入线缆与云存储连接，对云存储进行数据访问。

云存储简易架构图

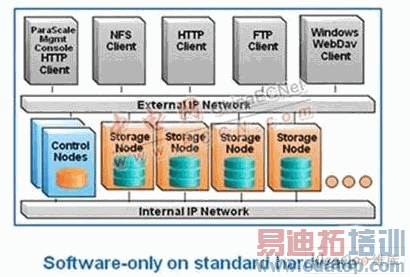

经常看到人们在谈论云存储，但是没看过实际的图，人们很难想象到底云存储是什么模样，下面就是一个云存储的简易架构图

橘色的存储节点(storage node)负责存放文件，蓝色的控制节点(control node)则是作为文件索引，并负责监控存储节点间容量及负载的均衡，这2个部分合起来便组成一个云存储。存储节点与控制节点都是单纯的服务器，只是存储节点的硬盘多一些，存储节点服务器不需要具备 RAID 的功能，只要能安装 Linux 即可，控制节点为了保护数据，需要有简单的 RAID level 01的功能。每个存储节点与控制节点至少有2片网卡(千兆、万兆卡都可以，有些也支持 infiniband)，一片网卡 internal 负责内部存储节点与控制节点的沟通、数据迁移，一片 external 负责对外应用端的数据读写，一片千兆卡，读可以达到100MB，写可以达到70MB，如果你觉得对外一片网卡不够，也可以多装几片。

上面灰色的方块(NFS、HTTP、FTP、WebDav)是应用端，左上角的灰色方块(mgmt console)是一台PC，负责云存储中存储节点的管理。对应用端看来，云存储只是个文件系统，而且一般来说支持标准的协议，例如 NFS、HTTP、FTP、WebDav等等，所以很容易把旧有的系统与云存储结合，应用端不需要作什么改变。
