一种CMOS绿色模式AC／DC控制器振荡器电路

3 振荡器充放电电流设定电路

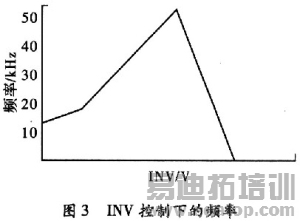

振荡器的起振频率为12 kHz，随着INV的增大，振荡器的频率逐步增大到50 kHz，图3为INV控制下的频率图。随着INV的继续增大，振荡器的频率降到22 KHz，进入Burst Mode模式。

振荡器的充放电电流由偏置电压控制产生的电流和INV控制产生的电流两部分组成，起振时因为INV太小，电流完全由固定电平值控制，当INV>300 mV，充放电电流随INV的增大而增大。

仿真结果可以看出，起振时由于INV电压很小，充电电流固定在1．5μA，当反馈电压INV>0．7 V时，充电电流开始线性增大，振荡器的振荡频率随之增大。

4 锯齿波电路的产生设计

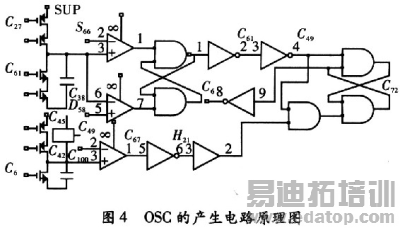

图4为锯齿波电路产生图，利用恒流源电路给电容充放电，使得电容NA41上的电压C38上升到比较器的高阈值限制电压S66时，使电容放电；电压C38降到比较器的低阈值限制电压时电容充电，如此反复形成锯齿波。

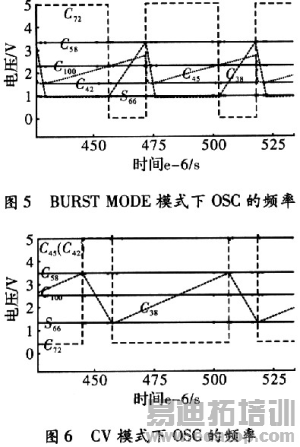

在OSC的设计上，采用了固定充放电电流的方式，在不改变OSC电容的前提下，在电路的设计上采用了两个锯齿波复合的方式，这样可以实现固定充放电电流下的频率调整。该电路的基本工作过程是：当C42充电到电压>C100时，C38开始充电，当C38上升到C58(C38的上限电压)时，C38、C42的放电开关打开，它们开始放电；C42放电的极限电压为C45，C38放电的极限电压为S66，在放电的过程中，若C42电压先降到C45，则需等待C38电压降到S66后C42才能再次充电，同时需注意的还有只有等到B42充电到电压>C100时，C38才能开始充电，这样与FB有关的电压C45就成为了调节两个OSC频率的关键。从上面的工作原理可以看出，C45和C100的大小关系直接决定了OSC的频率。若C45>C100，则OSC的频率完全是由C38的充放电组成；若C45<C100，在OSC的周期中增加了C42电压从C45上升到C100的时间，所以OSC的周期会增加，频率会降低。图5分别描绘了这两种情况下的工作过程：FB=1．2 V时，C45>C100；FB=1．3 V时，C45<C100。图5为Burst Mode模式下OSC的频率；图6为CV模式下OSC的频率。

5 结束语

本文所设计的振荡器可广泛应用在PWM等各种电子电路中，在实际应用中作为AC／DC控制器芯片的核心组成部分之一，已随AC／DC控制器流片并通过测试，转换效率>75％，待机功耗<150 mW，达到了绿色节能的需要。
