280W移相全桥软开关DC/DC变换器设计

2．3谐振电感设计

超前臂利用滤波电感和谐振电感的能量很容易实现软开关，而滞后臂只能利用谐振电感的能量来实现软开关，相对超前臂来说，滞后臂只能在较窄的负载范嗣内实现软开关。为了实现滞后臂的软开关，必须满足：

式中，Coss为开关管的寄生和外接电容，为300 pF，I为滞后臂关断时原边电流的大小，而变换器在1／3满载时，

由式(4)式(5)可以得到谐振电感

因此，Lr取为120μH。用铁氧体磁芯PQ40绕制该电感，用7根线径为0．33 mm的漆包线并绕32匝，气隙为2 mm。

3 实验结果

本文设计的变换器的主要参数如下：Vin=194-310 V，Vo=76V，Pomax=280 W，K=2，f=80 kHz，Lr=120μH，Lr=330μH，Co=3000μF，开关管采用12N60，Coss=300 pF。

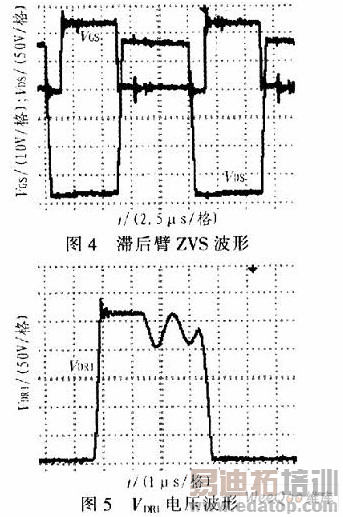

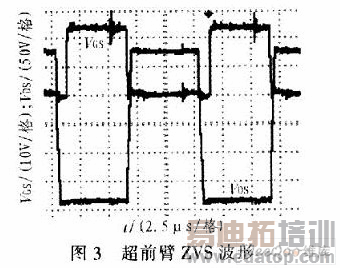

图3为超前臂的ZVS波形，图4为滞后臂的ZVS波形。输入电压为250 V，VCS为驱动电压，VDS为漏源电压，由图3和图4可以看出变换器的超前臂和滞后臂都可以实现零电压开通。

图5为输出整流二极管VDR1电压波形，VDR1为VDR1两端的端电压，由图5可知，VDR1关断后，经过很小一段时间，箝位二极管VD6开通，将VDR1箝位，没有出现电压振荡，当VD6截止后，出现了很小的电压振荡，电压尖峰值不大于箝位电压，因此次级整流管的的电压应力可以大大减小。

4 结论

本文分析了一种移相全桥软开关变换器的拓扑，在分析的基础上设计了一台280 W的软开关DC／DC变换器，该变换器在变压器原边采用2个箝位二极管。实验证明，该方案在实现开关管零电压开关的同时，能够有效地抑制输出整流二极管反向恢复所带来的电压振荡，减小了次级整流二极管的电压应力。
