DSP芯片TMS320C30与A/D转换器MAX153和D/A转换器MX7545接口的设计

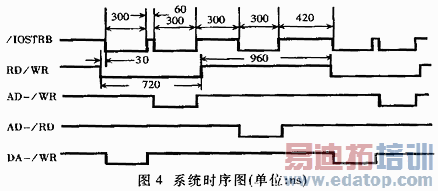

根据程序,可以得到系统的时序,如图4所示。

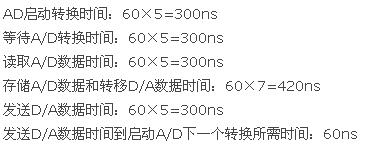

根据以上硬件和软件的设计,由时序图可以得到：

所以,总的转换时间是：

Ts=300+300+300+420+300+60=1680ns

故其转化频率为：

Fs=1/Ts=1/1.68μs=595.2kHz

程序设计中需注意的问题有：

（1）在启动A/D转换前,应先假读一次,使A/D复位,以避免不可靠的操作。

（2）TMS320C30的扩展总线应设置4个等待周期,以保证A/D和D/A与DSP收发数据时序的配合。

（3）无论A/D还是D/A与DSP或MCU的接口电路的设计。最重要的是保证它们的时序正确。特别是当它们同时与DSP连接时,更应该从软件方面仔细考虑它们的时序配合问题。

MAX153和MX7545不仅功能较强,而且能方便地与一般的微处理器接口,但在与DSP接口时要考虑一些特殊的问题。鉴于详细介绍DSP同时与A/D和D/A转换器接口方便的文章较少,故我们选择其一接口方式加以介绍,对于其它模式的应用也可以参考本文介绍的方法。我们已将该设计成功地应用于其于DSP的汽车防撞雷达信号的处理系统中。
