DSP芯片TMS320C30与A/D转换器MAX153和D/A转换器MX7545接口的设计

4 时序的配合和程序的编制

下面将介绍D/A的通用电流工作模式下和A/D在最快工作模式下与TMS320C30 DSP接口的时序配合问题。

4.1 时序配合问题

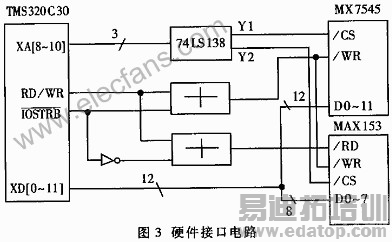

从系统硬件电路的接法和工作时序上,可以分析"启动转换"和"读取数据"的时序关系。一个假写操作便可使A/D的/WR有效,即可启动转换。就DSP的扩展总线的信号线IOSTRB选通的端口而言,读写都需两个时钟周期。当DSP采用33.3MHz的时钟时,每个时钟周期H1为60ns（即主时钟的二分频）。从图1可见,启动转换时间tWR的最小需要250ns,故需要插入总线等待周期。若插入4个等待周期,此时tWR为60×5=300ns,除去高速译码器的传输延迟17ns,实际WR的脉冲宽度远大于MAX153所规定的tWR的最小脉宽250ns,因而启动A/D转换是可靠的。

由图1可知,MAX153要求的转换时间tRD须大于250ns,故这里需要加入300ns的延迟时间,此时读取A/D转换的数据也是可靠的。接着读取并转换A/D数据,然后向D/A送数据。从图2可以看出,tCS至少需要180ns,tWR至少需要160ns,故设置4个总线等待周期也是完全可满足要求的。

4.2 汇编程序编写

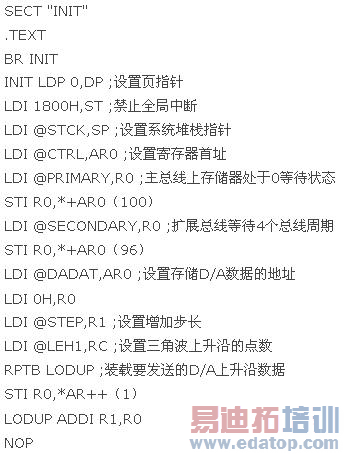

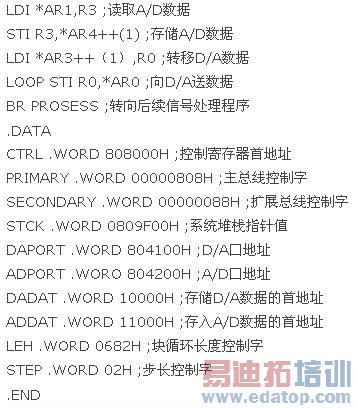

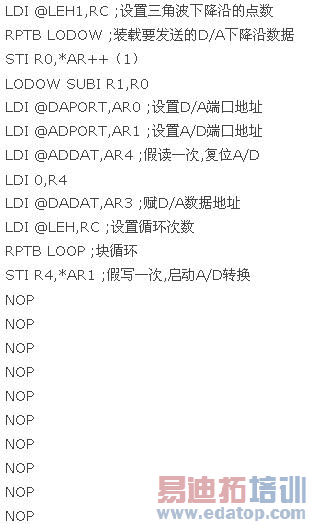

由于此电路用于汽车防撞雷达信号的采集和处理系统中,故此电路应完成的功能是：在发送雷达所需的三角波的同时采集雷达的回波信号,即二者须同时完成。具体程序如下：
