FIFO芯片IDT72V3680的功能特点及应用

1 FIFO概述

FIFO芯片是一种具有存储功能的高速逻辑芯片，可在高速数字系统中用作数据缓存。FIFO通常利用双口RAM和读写地址产生模块来实现其功能。FIFO的接口信号包括异步写时钟（wr-clk）和读时钟（rd-clk）、与写时钟同步的写有效（wren）和写数据（wr-data）、与读时钟同步的读有效（rden）和读数据（rd-data）。写地址产生模块一般还根据读地址和写地址来产生FIFO的满标志。读地址产生模块一般根据读地址和写地址的差来产生FIFO的空标志。

为了实现正确的读写和避免FIFO的上溢或下溢，通常还应给出与读时钟和写时钟同步的FIFO的空标志（empty）和满标志（full），以禁止读写操作。写地址产生模块通常根据写时钟和写有效信号来产生递增的写地址，而读地址产生模块则根据读时钟和读有效信号来产生递增的读地址。

FIFO一般在操作时，首先在写时钟wr clk的上升沿且当wren有效时，将wrdata写入双口RAM中写地址对应的位置中，然后将读地址对应的双口RAM中的数据输出到读数据总线上，这样就可实现先进先出功能。读写操作一般会自动访问存储器中连续的存储单元。从FIFO中读出的数据顺序与写入的顺序相同，而地址的顺序则在内部已经预先定义好，因此，对FIFO芯片的操作不需要额外的地址信息。另外，FIFO芯片还能提供对读／写指针的复位功能。　　2 IDT72V3680简介

2．1 IDT72V3680功能特点

IDT72V3680属于IDT公司的高密度supersyncTMⅡ36位系列存储器IDT72V3640～3690中的一种，其存储结构为16，384×36。这一系列CMOS工艺的FIFO（先入先出）芯片具有极大的深度。其基本功能特点如下：

对读／写口都可进行灵活的总线宽度设置，可选择不同的输入／输出数据线宽度（可在36 in 36 out；36 in 18 out；36in 9 out；18 in 36 out；9in 36 out中选择）；
　　重传操作延时很低且固定；
　　首字的写入到读出的延时很低且固定；
　　数据密度高达1Mbit；
　　操作时钟可达166MHz；
　　可选大／小字节排列格式；
　　主复位方式可提供FIFO整体清零，部分复位只清掉存储数据，但保留可编程设置项；
　　几乎空／满标志置位或无效操作可选择同步或异步时间模式；
　　具有两种时间工作模式，分别为IDT标准模式（采用和标志位）和FWFT首字直传模式（采用标志位）；
　　读写操作采用独立时钟，并可异步操作；
　　采用TQFP（128引脚）和PBGA（144引脚）两种封装形式，其中PBGA封装形式不仅可用JTAG口提供边界扫描功能，还可选择同步或者异步读写操作（只对PBGA封装）；
　　与5V输入兼容；
　　具有节电模式；
　　管脚可与更高密度的芯片IDT72V36100和IDT72V36110兼容。

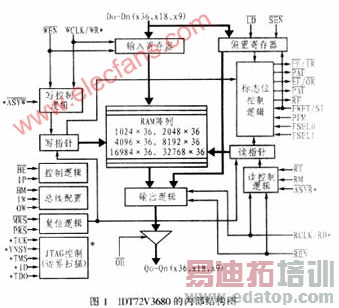

　　IDT72V3680的内部结构框图如图1所示。

2．2 使用要点

IDT72V3680系列产品在使用中，通常应注意以下几点：

（1）两种可选择的时间运行模式的区别

在主复位时，FWFT／SI信号电平为低表示选择IDT标准模式，否则表示选择首位字直传模式FWFT。在两种不同模式下，其输出的标志信号也有所不同，其中、为IDT标准模式；（输出准备好）输入准备好）为FWFT模式。另一个区别是在FWFT方式下，第一个写入字在三个读时钟上升沿后将直接传到输出Qn上，而不需要信号有效，以后写入的字则需要信号有效才能通过Qn传出；而在IDT方式下，写入字都需要有效才能读出数据。另外，FWFT在深度扩展时，FIFO可串行连接，即上一个FIFO的Qn直接连接下一个FI－FO的Dn，而无需额外控制逻辑。
