软开关APFC倍频感应加热电源的研究
录入：edatop.com 点击：

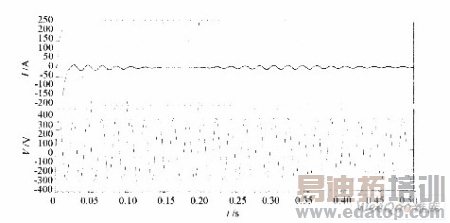

图4 输入侧电流电压波形

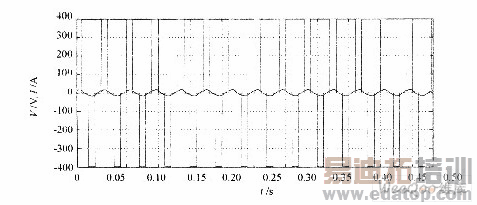

图5 通过BOOST电路开关管的电流电压

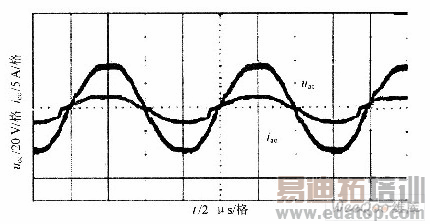

图6 移相角为90度时的输出电流电压
3 仿真与试验波形
基于以上理论分析和系统的硬件与软件设计，应用Matlab仿真软件对电路进行了仿真。仿真参数如下：输入单相220 V，输入等效阻抗1 mΩ，母线电感6 mH，输出电容3 300μF，缓冲电感4μH，谐振电阻R为22 Ω，电感为1×10-6，电容为1．15×10-6。在仿真分析的基础上，对1 kW感应电源样机进行了实验，表明实验与仿真结果基本一致，验证了理论设计与系统仿真的正确性。
图7 升压电路开关管的电压电流试验波形
图8 输入侧的电流电压试验波形
4 结语
通过仿真与试验结果可以看到，应用软开关PFC电路的倍频感应电源，不仅实现了输入侧单位功率因数，而且借助于一些缓冲辅助器件，开关管工作在软开关状态，损耗大大降低，为逆变模块输出稳定的直流电压。该设计具有较高的实用价值。
