SIP协议栈在嵌入式环境下的设计方法

录入:edatop.com     点击:

会话初始协议(SIP协议)是一种用于IP网络多媒体通信的应用层控制协议,可建立、修改、和终止多媒体会话。SIP具有良好的互操作性和开放性,支持多种服务且具有多媒体协商能力,能够在不同设备之间通过SIP服务器或其他网络服务器进行交互。同时SIP易于扩展,支持用户移动性,能够充分满足设备对移动性服务的需求,而且SIP简单灵活,计算量小,尤其适合在嵌入式应用环境中应用。因此,将SIP引入到嵌入式应用中,凭借SIP自身的特性可有效提高嵌入式网络设备的互操作性和接入网络的便利性。但SIP协议本身只给出SIP消息的文法定义以及自然语言描述的消息处理,并未给出SIP协议栈的实现机制。这里讨论在嵌入式终端设备上建立嵌入式Linux系统,并完成SIP的嵌入式,以及代码的嵌入式移植和测试。

1 嵌入式LilIHX系统开发

1.1 建立交叉编译环境

本文使用的是实验室的ARMSYS2410-B开发板。准备好必要的软件包后,建立交叉编译环境实际上就是对cross2.95.3.tar.bz2的解压过程。具体过程如下:

1)在编译Linux之前,先安装交叉编译toolclhain,在/usr/local目录下建立名为ann的目录,进入该目录,执行解包:

cd/usr/local/armtar xjvf/mnf/cdrom/linux/toolchain/cross-2.95.3.tar.bz2

2)编辑/etc/profile,找到pathmunge/usr/local/sbin,在其下面添加一行:

Pathmunge/usr/local/arm/2.95.3/bin这样,内核或其他应用程序均可使用arm-linux-来指定使用该交叉编译器。

1.2 Boot Loader移植

Boot Loader是在嵌入式Linux操作系统内核运行之前运行的一段小程序。通过这段程序可以将内核从Flash存储器拷贝到RAM,并执行内核。还要完成初始化硬件设备,建立内存空间的映射图,从而将系统的软硬件环境带到一个合适的状态。用烧录软件jflash-s3c2410通过JTAG口向硬件板下载Boot Loader二进制文件,向硬件板Flash中下载引导程序,这样Boot Loader就可以成功运行。

1.3 重新编译内核

从官方网站上下载的内核不能直接在硬件平台上运行,需要根据具体的硬件平台重新裁剪、编译内核,根据硬件平台特性编写相关代码,将Linux移植到平台上。以下是对内核代码的修改:1)修改内核目录树根下的Makefile,指明交叉编译器;2)配置Flash分区,修改arch-/arm/mach-s3c2410/devs.c,用以指明分区信息,该文件的内容建立Nand Flash分区表;修改arch/arm/machs3c2410/machsmdk241-0.c文件指定启动时初始化,kernel启动时依据对分区的设置进行初始配置:3)配置和编译内核,在Linux源文件目录下,执行make menuc-onfig命令,配置内核产生config文件。然后依次运行#make clean;#make dep;#make zImage,完成对内核的编译。

2 嵌入式SIP协议栈的设计与实现

2.1 嵌入式下实现SIP协议栈

嵌入式环境下SIP协议的开发,主要需要考虑嵌入式系统资源有限的局限性,需根据系统应用的特点,在设计时充分考虑CPU、存储空间等系统资源的利用。由于资源的限制,嵌入式系统一般作为用户终端设备,故这里主要实现协议栈中用户代理(UAC/UAS)的功能。

首先是协议栈的简化。根据RFC3261中定义的SIP协议栈模型可知,SIP是一个分层体系结构的协议。该协议主要由4层组成,底层为语法编解码层(Syntax&Encoding);第2层是传输层(TransportLayer),该层定义网络上的客户机和服务器如何接收请求和发送响应;第3层为事务层(TransacTIon),负责事务处理;最上面一层为事务用户层(Transaction User),每个SIP实体都是事务用户,当一个事务用户希望发送请求时,就创建一个客户机事务实例以发送请求。

这种协议栈的设计实现方法应用到嵌入式环境中有以下不足:1)协议栈设计层次过多会增加系统堆栈的开销。为了不过多占用堆栈,在系统资源分配时需分配较大的堆栈空间。而嵌入式环境下的空间资源是有限的,SIP模块占用过多的堆栈空间,会造成其他任务空间分配受到限制。2)层次与层次之间的调用会增加系统的延时,降低系统的实效性。而作为用户终端设备,快速响应是设计的重要准则。

2.2 SIP协议栈的总体结构

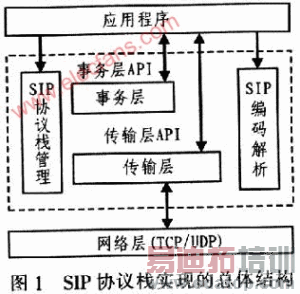

根据以上分析,在设计中需对SIP协议栈进行修改和裁剪,使其尽量少地占用资源并能最大限度地实现快速响应。本文设计的嵌入式SIP协议栈模型如图1所示。

\

协议栈主要分成传输层和事务层。传输层主要负责收发消息,它管理套接字(socket)和网络连接,使用TCP或UDP传送数据。事务层则负责创建并管理事务对象。每个事务对象负责维持状态,并发消息和使用传输层重传消息。事务层也需要将从传输层传来的消息映射到相应的事务。

SIP协议栈管理层负责系统配置、分配内管理资源、提供登录协议栈和进行管理的命令以及所有其他层的初始化和关闭。应用程序使用该协议栈前,必须先调用该层的初始化接口以初始化要使用的层,在结束应用程序前,必须调用该层的关闭接口关闭相应的层。

SIP编码解析是协议栈运行过程中比较耗费时间的一个模块,为满足嵌入式环境,该协议栈使用了一种"懒汉"解析策略,当从网络上收到一个原始的SIP消息时,消息被解析成很多"关键字和关键字值对",关键字是请求行或SIP头域名,关键字值是没有解析的请求行和头域值。到事务层,在应用程序要访问请求行或某个头域时,才会对其完全解析,这种策略可有效提高SIP解码的速度,极大提高那些需要处理繁重网络流量的应用。

2.3 事务层和传输层的实现

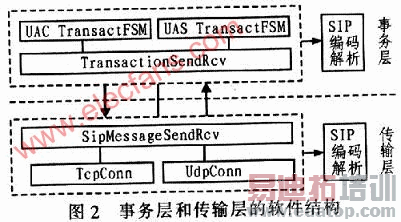

图2为事务层和传输层的软件结构。这2层都使用SIP消息编码解析层的功能处理SIP消息。其中传输层包含3个模块:1)TcpConn模块使用TCP实现收发消息功能;2)UdpConn模块使用UDP现收发消息功能;3)SipMessageSendRcv模块利用TcpConn和UdpConn向应用程序提供统一的消息收发接口。在TcpConn和UdpConn中,都会创建2个线程,分别负责接收和发送SIP消息。

\



来源:21IC电子网
