基于TMS320C6713和FPGA的数字电源控制模块设计
录入:edatop.com 点击:
用VHDL实现FPGA和CPLD的内部逻辑实现,VHDL是用来描述从抽象到具体硬件级别的工业标准语言,已经成为统一的硬件设计工具。VHDL其设计方法的灵活性、可移植性都非常好,对设计的仿真方面同图形化硬件描述方法一样都很优秀,设计效率在大规模设计时明显优于原理图设计。控制系统中FPGA主要完成数字PWM波的生成,而CPLD主要是完成上位机与下位机DSP之间的高速数据通讯,使用DSP的主机口来实现。

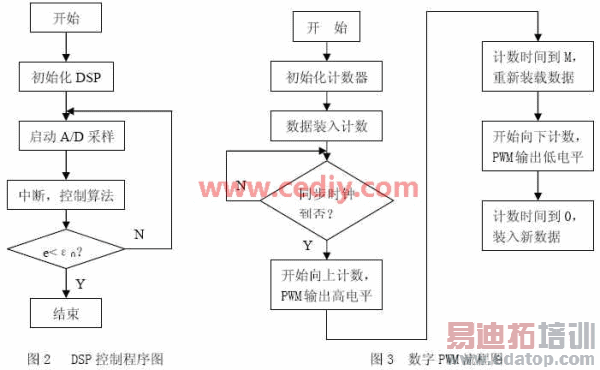

DSP控制程序图和数字PWM流程图如图2和图3所示。
下面给出的是用VHDL实现的死区发生器:
entiey dead_generator is
port(
clk,pa :in std_logic;
ah,al :out std_logic;
dead_time:in std_logic_vector(11 downto 0);
count :inout std_logic_vector(11 downto 0));
end dead_generator;
architecture gen of dead_generator is
begin
process(clk)
begin
if(clk'event and clk = '1') then
if((pa = '1') and (count/= dead_time)) then
count
