多功能逆变电浅谈电力电子技术中的整流电路

（三）整流电路输出电流平均值的计算

无论是单相还是三相，无论是电阻性负载还是电感性负载，整流电路输出电流均为

Id=Ud/Rd（Rd为负载中的电阻值）。

（四）晶闸管承受最大正反向电压的计算

该参数是选择晶闸管的一个重要参数，从表中可见，对单相整流电路，晶闸管承受最大电压为电源相电压峰值即√2U2，而对三相电路，晶闸管承受最大电压为电源线电压峰值即√6U2：（因为是三相，线电压与相电压相差了√3倍）。

（五）输出电压Ud波形连续与否

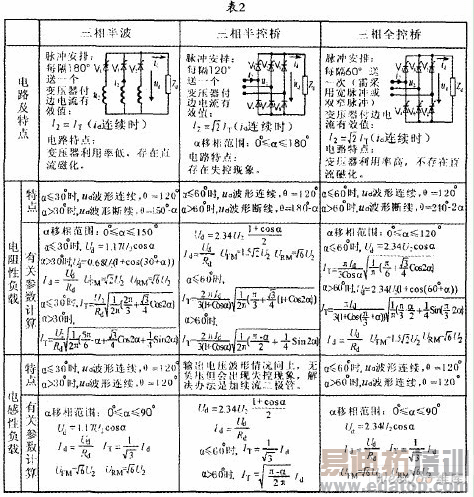

从表1中可见，对于单相整流电路当晶闸管的控制角α＞0°时，ud的波形就不连续，只有单相全控桥电感性负载，α＞90°时，ud的波形不连续。同样从表2可见，对于三相整流电路，三相半波电路是以α＝30°。作为输出电压波形连续与否的分界点；而三相桥式整流电路（包括半控桥和全控桥）均是以α＝60°作为输出电压波形连续与否的分界点。

从表中还可找出其它参数的计算规律，因篇幅有限，在这就不一一列举。

四、结语

通过这组单相、三相整流电路的归纳表，可帮助学生较快地掌握各种整流电路的结构、电路特点、不同负载时的有关计算公式，为更好地掌握电力电子技术基础理论知识提供了很好的帮助。
