多功能逆变电浅谈电力电子技术中的整流电路

一、电力电子技术的应用

电力电子技术是一门新兴技术，它是由电力学、电子学和控制理论三个学科交叉而成的，在电气自动化专业中已成为一门专业基础性强且与生产紧密联系的不可缺少的专业基础课。本课程体现了弱电对强电的控制，又具有很强的实践性。能够理论联系实际，在培养自动化专业人才中占有重要地位。它包括了晶闸管的结构和分类、晶闸管的过电压和过电流保护方法、可控整流电路、晶闸管有源逆变电路、晶闸管无源逆变电路、PWM控制技术、交流调压、直流斩波以及变频电路的工作原理。

在电力电子技术中，可控整流电路是非常重要的章节，整流电路是将交流电变为直流电的电路，其应用非常广泛。工业中大量应用的各种直流电动机的调速均采用电力电子装置；电气化铁道（电气机车、磁悬浮列车等）、电动汽车、飞机、船舶、电梯等交通运输工具中也广泛采用整流电力电子技术；各种电子装置如通信设备中的程控交换机所用的直流电源、大型计算机所需的工作电源、微型计算机内部的电源都可以利用整流电路构成的直流电源供电，可以说有电源的地方就有电力电子技术的设备。

二、电力电子技术课程中的整流电路

整流电路按组成的器件不同，可分为不可控、半控与全控三种，利用晶闸管半导体器件构成的主要有半控和全控整流电路；按电路接线方式可分为桥式和零式整流电路；按交流输入相数又可分为单相、多相（主要是三相）整流电路。

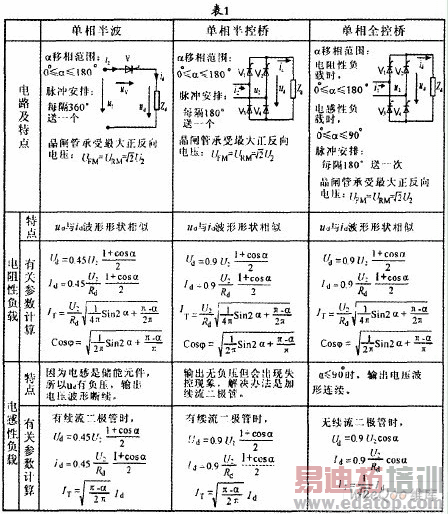

根据学生学习接受知识的规律，将知识点完整、准确、简明的表述出来、将原理知识尽可能简单化、通俗化、直观化，笔者在教学中进行了探讨和研究，依照整流电路三种形式的电路特性，负载形式，将主要的参数计算及主要特点分别制作成单相整流电路归纳表（见表1）和三相整流电路归纳表（见表 2）。

表中，α——整流电路控制角，UFM、UKM——晶体管承受最大正反向电压，U2——变压器付边电压有效值，I2——变压器付边电流有效值，Ud——输出电压平均值，Id——输出电流平均值。IT——晶体管电流有效值，θ——晶体管的导通角。

（二）整流电路输出电压平均值的计算

整流电路输出电压是指电路输出的平均电压，该参数反映了电路输出的大小，通常我们是以此选择整流电路，因此是一个很重要的参数。要让学生记住输出整流电压的计算公式，从表中可发现，对于单相整流电路无论是电阻性负载还是电感性负载，其输出电压均可表示为Ud＝AU2（1+Cosα） /2,其中A为系数，若是单相半波，A=0.45，若是单相桥式，A=0.9（为半波的两倍），只有单相全控桥电感性负载是特殊情况，其输出电压为Ud= 0.9u2Cosα。同样对于三相整流电路，在Ud波形连续（Ud波形连续是指在一个周期内均有整流电压输出，未出现Ud=0）时，输出电压Ud= AU2Cosα。A为系数，当电路为半波时，A=1.17,当电路为全控桥时，A=2.34（为半波的两倍），只有三相半控桥是特殊情况，其输出电压为 Ud＝2.34U2（1+Cosα）/2。
