驻极体传声器小型前置放大器的设计

2．2 中频段通带增益的估算

在语音信号的频段(20 Hz～20 kHz)内，选择合适的R2、C2值，使R2C2≈O，则1+jωR2C2≈1，若1+jωR1C1≈jωR1C1则带入式(1)传递函数中，可得Au≈1+R2／R1。若取R2=10R1，则Au=1+R2／R1≈R2／R1。

2．3 上限截止频率的估算

当信号的频率较高时，即在通频带内ω值较大，且R2=10R1时，式(1)可变为：

从上式可以看出，ω=1／(R2C2)，即f=1／(2πR2C2)是电路对应的上限截止频率。

2．4 下限截止频率的估算

当信号的频率较低时，即在通频带内ω值较小且R2=10R1时，则1+jωR2 C2≈1，式(1)可变为：

从上式可以看出，ω=1／(R1C1)时，即f=1／(2πR1C1)是电路对应的下限截止频率。

2．5 前置放大电路的仿真结果

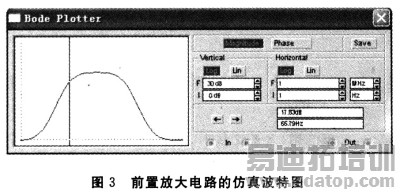

在电路的设计过程中，我们用电路仿真软件进行了仿真验证，仿真结果如图3所示。

从图3中可见，上述估算结果和仿真结果基本一致，同时，前置放大电路的实际调试结果也与上述分析基本吻合。

3 小型前置放大器结构特点

根据上述原理设计的前置放大器电路板直径约为10 mm(1／2inch)，其本身具有的微小体积，与高灵敏度的1／2inch驻极体传声器配合后可以大大缩小整个传声器系统的总体积，从而可以更好地满足复杂情况下对传声器体积的严格要求。

4 总结

本文中所设计的传声器前置放大电路具有体积小，成本低廉，输入阻抗高，抗干扰性能强等优点。在电路加工过程中，使用高精度数字万用表，对元器件进行了精细的筛选，确保了同一批次不同前置放大器之间的一致性。此外，前置电路还可根据需要选用3～18 V电压源供电，以满足不同条件下的工程需求。目前1／2英寸驻极体传声器前置电路器在工程实践中已经得到了很好的应用。
