一种高精度RF信号幅相检测电路的设计

从图3 的幅频特性可以看出滤波器带起伏小、阻带衰减大，设计的带通滤波器能满足要求。

四、AD8302 的工作模式及测量原理

AD8302芯片应用简单，外部只需少量元件便可正常工作，工作电压是2.7V至5.5V。它能 同时测量从低频到2.7GHz频率范围内两输入信号之间的幅度比和相位差。该器件将精密匹配 的两个对数检波器集成在一块芯片上,因而可将误差源及相关温度漂移减小到最低限度。这 一点正是本文设计所需要的。其内部结构见参考文献[1]中的第一页的FUNCTIONAL BLOCK DIAGRAM。

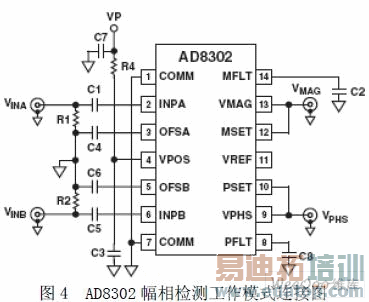

AD8302 有三个工作模式：测量、控制和电平比较，本设计只需要工作在测量模式下。 其测量工作模式的典型电路连接图如图4：

AD8302 的测量原理主要是基于对数放大器的对数压缩功能，其数学表达式为：

AD8302 把两个输入信号的幅度比（增益）和相位差其转化为电压输出，范围为0～1.8V， 分别表示两个输入信号的增益范围为－30B～＋30dB，相位差范围既可以是0°～+180°(以 90°为中心)或是0°～-180°(以－90°为中心)。根据AD8302 的相位差响应特性曲线在0 °～-180°和0°～+180°时的斜率不同,即可判2 个被测信号的相位差为正或者为负。

五、结论

本设计已成功运用到射频电路阻抗自动匹配系统中，实验数据基本稳定。只需在工作 频率改变时按照滤波器参数的计算公式改变相应参数即可,尤其是AD8302 的带宽比较宽，可 以满足从低频到2.7GHz 的任何频段的两个的信号检测，测量精确可靠。本设计简单实用， 通用性强，性价比高。
