宽带数字接收机的信道化设计

2.2  滤波器的多相分量

设计多相分量时，首先可根据原低通滤波器的频率响应确定所需的滤波器类型和阶数，以求出冲击响应h(n)；然后再根据式hp(m)=h(mD+p)，D=8，p=0，1，…D-1来确定多相分量。

若采样频率fs为64 MHz，并把64 MHz带宽均匀划分为8路子信道，则每路通带的带宽为8MHz。图3所示是原型低通滤波器的频率响应图。

MATLAB中的firpmord函数，一般采用的是最佳逼近最大最小准则算法，该算法可以求出原型低通滤波器的阶数，而firpm函数可以求出原型低通滤波器的系数。即：

a=firpmord([4 8]，[1 0]，[0.001 0.001]，64)；(3)

h=firpm(a，[0 4／32 8／32 1]，[1 1 0 0])；  (4)

(3)式中，  [4 8]表示通带截止频率为4MHz，阻带截止频率为8 MHz；  [1 0]表示通带幅度为1，阻带幅度为0；  [0.001 0.001]表示通带、阻带波动均为0.001；64表示采样频率为64MHz。

而在(4)式中，[04／32 8／32 1]分别为对应于实际频率0、4、8、32(MH)的归一化频率；[1 1 0 0]为上述频率点上的幅度值。

求出原低通滤波器h(n)后，就可以求出多相滤波器的多相分量。图2中的多相分量是对h(n)进行8倍抽取，再做两倍内插得到的。用MATLAB语句可方便地得到各多相分量的系数，每个多相分量有6个非零系数，两倍内插后为12个系数。其MATLAB语句如下：

hp=zeros(8,2*fix(length(h)／8))；
for i=1：8

hp (i，1：2：end)=h(i：8：(fix(lengh (h)／8)-1)*8+i)；
end

一个多相分量的滤波运算可用三个乘加单元完成，每个乘加单元有四个乘法器，这样就可以完成12个系数的乘加。多相分量的滤波系数一般事先都将其转换为二进制补码存放在ROM中。

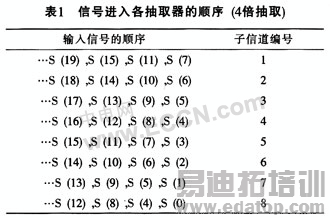

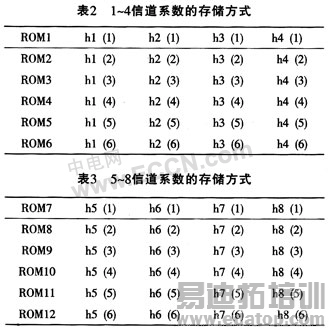

由上述分析可知，每个时钟节拍可完成两个信道的延迟和抽取(采用流水线操作)，每个时钟节拍需要进行两个多相分量的乘加运算，即需要同时得到12个非零系数，这可用12个单口ROM实现。其中6个ROM存放1～4信道的系数。另6个ROM存放5～8通道的系数。其存储格式如表2和表3所列。

这样，每当时钟上升沿到来时，就可以同时输出两个子信道的12个非零系数。通常可以设计一个模4减法计数器来实现ROM地址的产生。当数据准备好后，发出一个计数器的使能信号，计数器开始计数。因为首先计算的是4信道和8信道，所以，计数器的初始值为3，采用减一计数，计数到0后再进行循环。

2.3  时序的设计

由于信号s(n)的输入速率为64 MHz。故在64 MHz时钟驱动下，每一个节拍计算两个子信道，8个信道的计算需要用4个节拍来完成，并得到8个复数。这8个复数必须同时进入FFT模块，所以，可在FFT之前设计一组乒乓RAM来接收这8个复数。其中一个RAM以64 MHz的速率存放前面的计算结果，每个节拍接收两个复数，4个节拍接收完8个复数后开始FFT运算，同时换成另一个RAM接收前面的计算结果。等到8个复数都存放好之后，再开始FFT运算，此时又再次换成第一个RAM接收前面的计算结果，并依次循环。根据这样的时序设计，FFT模块的时钟应为16 MHz。FFT运算由IP核完成。经FFT运算后同时可得到8个复数形式的结果，由于复数分成实虚部的表示形式，且实虚部都用32位二进制数表示，因此，8个复数需要16个32位的二进制数表示，也就是芯片上需要16×32=512个引脚，这对于任何芯片都是不可能办到的。为此，应在FFT模块的输出端也设计一个乒乓RAM。其中一个RAM先将8个FFT运算结果存储起来，然后以64 MHz的时钟频率每个节拍向外输出两个复数(即4个32为二进制数)，直到4个节拍全部输出完毕(即8个复数全部输出的频率为16 MHz)，同时另一个RAM以16MHz的时钟频率接收FFT的运算结果。然后将两个RAM的作用交换，再以此循环。

3  结束语

本文详细分析了复信号多相滤波器的无盲区改进算法，并根据推导出的数学模型完成了其FPGA的设计。该设计根据信道数和抽取因子之间的倍数关系，解决了延迟和抽取功能的实现问题，并使用乒乓RAM实现了复信号多相滤波器的多通道流水线输出。

作者：苏颖妍(西安电子科技大学电路设计研究所，陕西  西安  710071)
