基于FPGA的永磁同步电机控制器设计

摘要：提出一种基于FPGA的永磁同步电机控制器的设计方案，该设计可应用于具有高动态性能要求的永磁同步电机伺服控制系统。为提高伺服控制系统的实时性，简化电路及节省成本，该系统设计采用Ahera公司生产的CycloneIII EP3C25Q240C8型FPGA器件实现电机控制器。嵌入NiosⅡCPU软核配合片内硬件乘法器及可编程逻辑门阵列，实现软硬件协同工作。通过QuartusⅡ软件自带的SignalTaplI嵌入式逻辑分析仪进行板上调试验证，得到带有死区输出的PWM波形。该PWM波形可用于电机驱动。

关键词：同步电机控制；FPGA；NiosII；SignalTaplI

1 引言

国内普遍采用TM320系列的DSP器件作为永磁同步电机控制系统的主控制器，因CPU负载过重导致系统实时性降低的问题日益显著。采用具有并行工作特性的FPGA器件作为主控制器能够提高系统实时性。因此，这里给出一种基于FPGA的永磁同步电机控制器设计方案。

FPGA器件内嵌NiosⅡCPU软核的SoPC是Altera公司首创的SoC解决方案。将SoPC应用到电机控制中，是当前的研究热点。FPGA依靠硬件逻辑门工作，NiosⅡ处理器依靠执行软件程序工作。而在电机控制中实现软硬件协同工作则是设计的难点和创新之处。本设计需要特别注意软硬件协同工作的时序控制。软硬件之间信号的交换需按严格时序进行控制。

2 片上系统规划

片上系统功能总体规划为电机硬件驱动和NiosⅡ系统模块两部分，前者主要完成速度外环，电流内环的双闭环运算；而后者主要完成按键输入、LED数码管显示、电机驱动器参数设置和传输以及上位机通信。

3 系统硬件设计

3．1 NioslI系统模块

3．1．1 Nios lI系统模块的设计

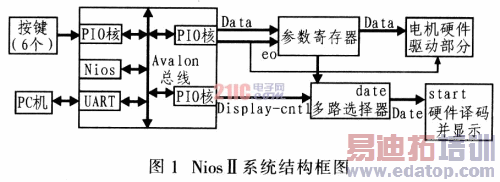

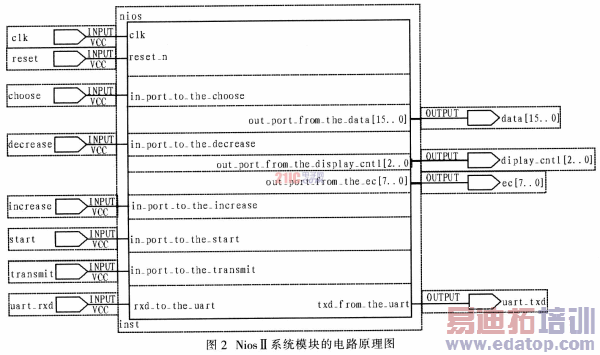

在QuaauslI的SoPC builder中调出nioslI软核。调用4个用于输出的PIO核，挂接到Avalon总线上，作为信号输出I／O端口，这4个PIO核分别是start(启动电机信号)，Data(16位，电机参数值)，ec(8位，参数寄存器使能信号)，choice(3位，多路选择信号)。调用6个作为输入的PIO核用以按键输入。设置中断掩码寄存器为中断有效，边沿捕获寄存器为上升沿检测。按键经FPGA引脚，用户设计硬件防抖动后，产生一个上升沿信号，启动NioslI处理器中断，执行相应中断功能。调用异步串口UART内核，实现与上位机通信，设置其波特率同定，UART通过中断请求实现数据通信功能。图1和图2分别给出Niosll系统结构框图和其电路原理图。

3．1．2 NiosⅡ系统软件设计

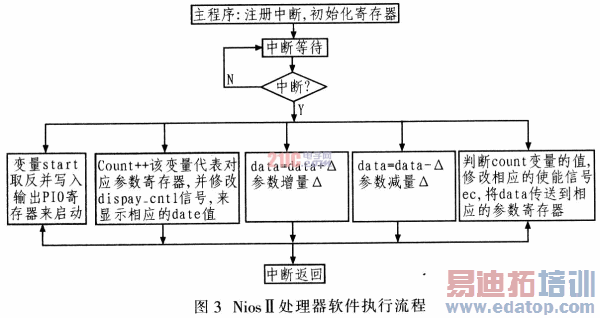

该系统设计的软件程序主要在Nios IED软件中编辑调试，实现按键中断程序，按键如下：reset(复位)，start／stop(启动和暂停)，choose(参数选择)，increase(参数值的增量)，de-crease(参数值的减量)，transmit(参数的传输)；并实现串口通信中断程序。图3为NiosⅡ处理器软件执行流程。

作者：陈平，曾岳南，杨志平   来源：电子设计工程
