一种低电压带隙基准电压源的设计

2．2 启动电路

电路开启前，可将Pup置为0，开关M1关断，反相器输入端为高电平，开关M2不开；当信号Pup置为1时，开关M1打开，反相器输入端电压被拉低，使开关M2开启，P点电压被拉低，带隙基准电路部分开始工作，M3随之开启；此后由于M3开始工作，电阻Rstup上流过的电流把反相器输入端电位抬高，超过反相器反向电压时。输出为低电位，开关M2关闭，启动电路结束工作。M3与Rstup的选取是启动电路值得注意的地方，M3镜像而来的电流与Rstup的阻值乘积得到的电压值必须在P点电压稳定前足以使反相器输出低电压，并使开关M2关断。

3 仿真分析

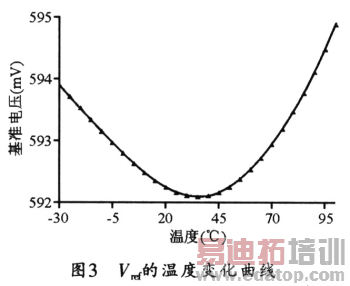

图3为基准电压幅度随温度变化的曲线，可以看到，从-30～100℃，Vref基本在3 mV以内波动，误差范围在5％以内。

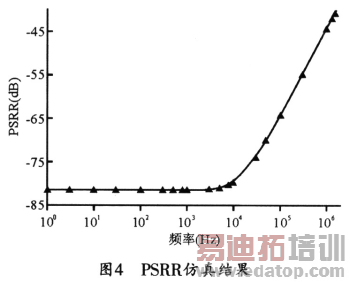

图4所示是本设计的PSRR仿真结果。从图4可以看出，在低频时，其PSRR约为-81 dB。

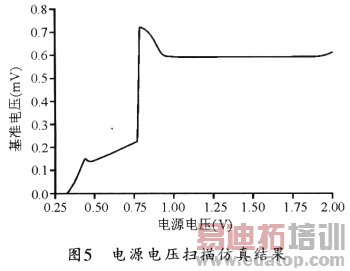

图5是本设计的电源电压扫描仿真结果。由图可见，其电源电压在1～1．8 V之间，基准电路都能很稳定的输出约600 mV的电压基准值。

4 结束语

本文给出了一个低电压供电时的带隙基准电压源电路的设计方法。该电路通过对传统带隙基准电路的改进，使输出基准电压在600 mV仍然能满足零温度系数。本设计基于TSMC 0．13 μmC-MOS工艺。通过仿真，结果显示：该电路在-30～100℃范围内的温度系数为12×10-6℃，低频下的PSRR约为-81 dB。在供电为1～1．8 V范围内，电路能够工作正常，输出电压约600 mV。
