半导体激光管驱动电源设计与实现
录入：edatop.com 点击：
图3中，R1，R2为电压测量电阻，Rc为电流测量电阻。调节R1可以设定最大输出电压。Rc限制最大输出电流。当最大电压或电流其中一个达到给定值，则脉冲宽度最大。这样可以保证负载正常工作。

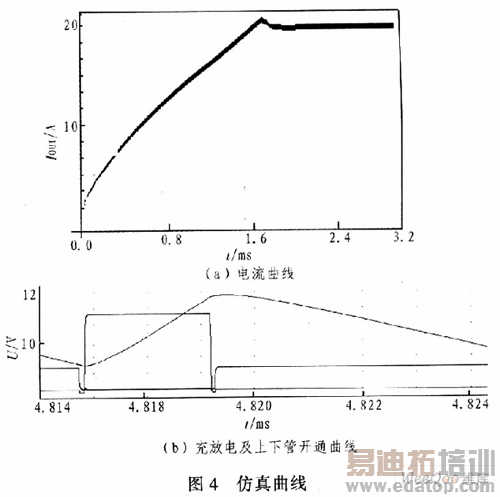

其仿真结果如图4所示。
3 实验结果

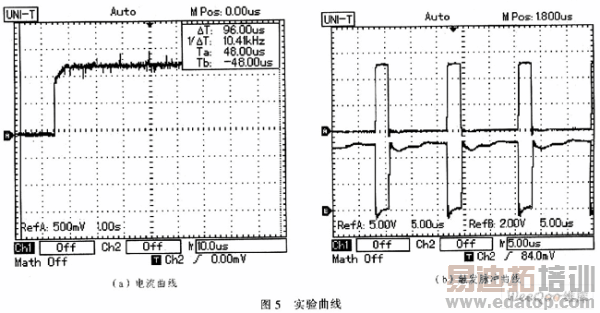

实验曲线如图5所示，实验数据为输入电压12 V，输出电压2 V左右，测量电阻0．0025 Ω，最大输出电流20 A。

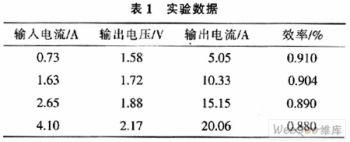

实验中用50 A的2个二极管串联作为负载，输入电压12 V时，不同电流下输出及效率如表1所示。
