基于OTDR技术的光纤测试方法探讨

测试连接的方法是：OTDR一光纤连接器一第1盘光缆一第2盘光缆一第n盘光缆，终端不连接任何设备。根据实际测试工作主要有以下三种方法：

3．1 OTDR后向测试法

采用这种方法主要对光缆接续进行监测，光缆接续一定要配备专用光纤熔接机和光时域反射仪(OTDR)。熔接机在熔接完一根纤芯后一般都会给出这个接点的估算衰耗值。这种方法测试有三个优点：

(1)OTDR固定不动，省略了仪表转移所需车辆和大量人力物力；

(2)测试点选在有市电而不需配汽油发电机的地方；

(3)测试点固定，减少了光缆开剥。

同时该方法也有两个缺点：

(1)因受距离和地形限制，有时无法保证联络的畅通；

(2)随着接续距离的不断增加，OTDR的测试量程和精度受到限制。

目前解决这些问题一般有三种方法：

①在市内和市郊用移动电话可使测试人员和接续人员随时保持联络，便于组织和协调，有利于提高工作效率。

②用光电话进行联络。确定好用一根光纤(如蓝色光纤单元红色光纤)接在光电话上作联络线。当然最后这根作联络用的光纤在熔接和盘纤时就因无法联络而不能进行监测了。即使这样，出现问题的可能性仍会大大降低(如果是24芯光缆，出现问题的概率会降到原来的1／24以下)。

③当光缆接续达到一个中继距离时，OTDR向前移动。

测试实践证明，这些监测方法对保证质量、减少返工是行之有效的。

3．2 OTDR前向单程测试法

OTDR在光纤接续方向前一个接头点进行测试，用施工车辆将测试仪表和测试人员始终超前转移。使用这种方法进行监测，测试点与接续点始终只有一盘光缆长度，测试接头衰耗准确性高，而且便于通信联络。目前一盘光缆长度大约为2～3 km，一般地形下利用对讲机就可保证通信联络。若光缆有皱纹钢带保护层，也可使用磁石电话进行联络。

这种测试方法的缺点也很明显，OTDR要搬到每个测试点费工费时，又不利于仪表的保护；测试点还受地形限制，尤其是线路远离公路、地形复杂时更为麻烦。选用便携型OTDR进行监测，近距离测试对仪表的动态范围要求不高，且小型0TDR体积小重量轻移动方便，这样可大大减小测试人员工作量，提高测试速度和工作效率。

3．3 OTDR前向双程测试法

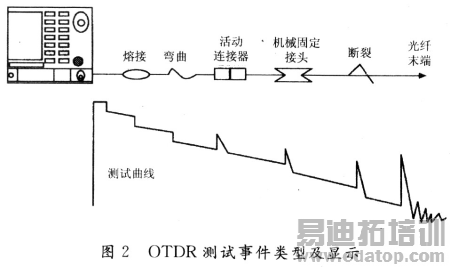

OTDR位置仍同"前向单程"监测，但在接续方向的始端将两根光纤分别短接，组成回路。这种方法即可满足中继段光纤测试，也可对光纤接续进行监测。对中继段光纤测试可以在光时域反射仪的显示屏上很清楚地看到入射光脉冲、反射光脉冲、接头点、断裂点、故障点以及衰减分布曲线。OTDR测试事件类型及显示如图2所示，它可以为光缆维护提供方便。

对光纤接续进行监测时由于增加了环回点，所以能在OTDR上测出接续衰耗的双向值。这种方法的优点是能准确评估接头的好坏。

由于测试原理和光纤结构上的原因，用OTDR单向监测会出现虚假增益的现象，相应地也会出现虚假大衰耗现象。对一个光纤接头来说，两个方向衰减值的数学平均数才能准确反映其真实的衰耗值。比如一个接头从A到B测衰耗为0．16 dB，从B到A测为-0．12 dB，实际上此头的衰耗为[0．16+(-0．12)]／2=0．02 dB。

4 结 语

OTDR作为光纤通信的主要仪表，在科研、教学、工厂、施工、维护等领域发挥着重要作用。就目前而言OTDR不论进口设备还是国产设备，对测试精度和盲区两个关键问题都会因为测试者的技术发挥有一定的差异。随着时间的推移和科学技术的进步，使用新一代人工智能OTDR进行光纤参数全自动测试，速率会更快、效果会更好。
