新型交流数字电压表设计

录入：edatop.com 点击：

0 引言

传统的电压表在测量电压时需要手动切换量程，不仅不方便，而且要求不能超过该量程。如果在测量时忘记改变量程，则会出现很大的测量误差，甚至有将电压表烧坏的可能。

本文中采用运算放大器和集成多路模拟开关电路设计了电压表量程自动切换技术，通过单片机检测可实现电压表量程的自动转换。它具有体积小，驱动电流小，动作快，结构简单，操作方便的优点，可用于实验教学中。

1 技术要求

电压测量范围：0～500 V；测量精度：0．5％；量程自动切换；采用LED显示；可用现场提供的220 V交流电源。

2 基本原理

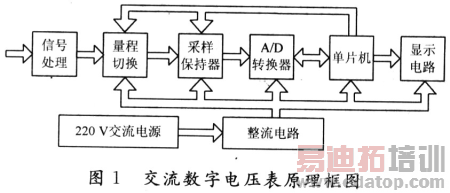

基本原理如图1所示，信号经过衰减处理后通过采样保持器采样保持，由A／D转换成数字信号，再由单片机控制和计算后将结果送LED显示。量程的自动切换由单片机通过程序控制多路模拟开关来完成。由于要求采用现场的220 V交流电源，所以本文设计了电源电路，将220 V交流电转换成电路可用的低压直流电。

3 硬件系统设计

在硬件电路设计中多次采用了电容滤波来消除干扰信号，同时采用了跟随器，跟随器的输入阻抗很大，可以解决信号传输中的衰减问题。又考虑到单片机的驱动能力很小，在设计中加入了7407用来驱动LED显示。整个硬件系统主要由以下几部分组成：

(1)电压信号衰减电路：将输人的0～500 V被测电压信号衰减成0～5 V。
　   (2)量程自动切换电路：完成信号量程选择及其小数点位置选择。

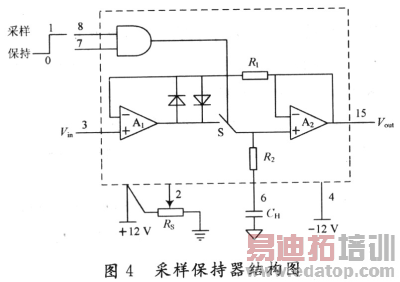

  　 (3)采样保持器：对模拟信号进行采样并保持。
　   (4)模数转换及控制电路：完成对采集的数据处理和对系统的控制。
  　 (5)显示器：由74LS164和数码管组成，将测量的电压信号显示出来。
  　 (6)整流电路：将交流电整流成直流电，作为电源给数字电压表供电。

3．1 电压信号衰减电路

电压信号衰减电路如图2所示。为了在输入大电压时不损坏电压表内部器件先对电压进行衰减，该设计中用阻抗进行1：100衰减，为防止衰减后信号电压过小又通过运算放大电路以及多路开关CD4052进行信号放大，其中的5．1 V稳压管起过压保护作用。

3．2 量程自动切换电路

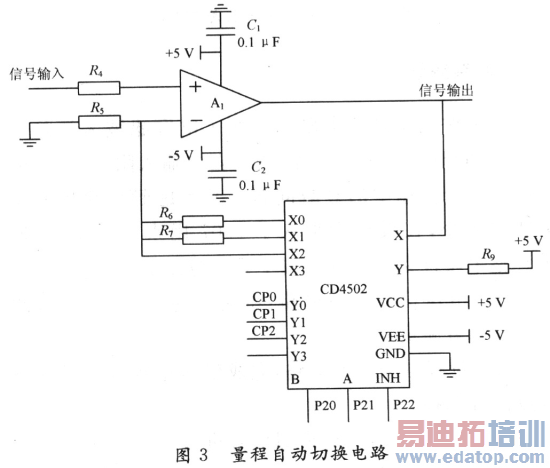

量程的自动切换由初设量程开始，直至选出最佳的量程为止。量程自动切换电路如图3所示，控制开关的闭合和断开都有一个短暂的过程，为解决这个问题系统中采用软件延时，然后再进行测量与判断。为了避免相邻两量程交叉点上可能出现的跳动，在程序中把低量程的上限比较值和高量程的下限比较值之间设计了一定的重叠范围。该单元中运算放大器与多路模拟开关CD4052的其中一组开关执行相应量程的选择，另一组开关接LED的小数点，选择不同量程时分别点亮相应LED的小数点位。CD4052的A、B以及INH分别接单片机P21，P20，P22。
