引言

在利用DSP实现视频实时跟踪时，需要进行大量高速的图像采集。而DSP本身自带的FIFO并不足以支持系统中大量数据的暂时存储，这就要求大的中间缓存，而专用的高速FIFO芯片价格昂贵且容量受限，大大增加了商业成本，因此在实际应用中寻找FIFO代替器件是很有必要的。

1 器件选择

这里在视频信号处理系统中，将利用FPGA作为桥梁，实现对SDRAM的控制，以达到大量高速存取数据的功能。之所以选取SDRAM，主要是因为在各种随机存取器件中，SDRAM的容量较大，价格较低，且数据突发传输模式大大提高了存取速度，能够满足应用的要求。

FIFO的速度受到两个因素的限制：

(1)SDRAM的最高工作频率。SDRAM的工作频率越高，数据的传输速率就越高；

(2)SDRAM的突发长度。SDRAM的突发长度越长，对数据流的吞吐量就越大，可以从某种程度上提高数据的传输速率。

FIFO的大小由所选SDRAM芯片的容量来决定。该设计以采用MICRON公司的MT48LC4M3282(4 BANK×4M×32 b)为例，存储容量为128 Mb，数据带宽为32位，内部由4个BANK组成，每个BANK有4 096行和256列。

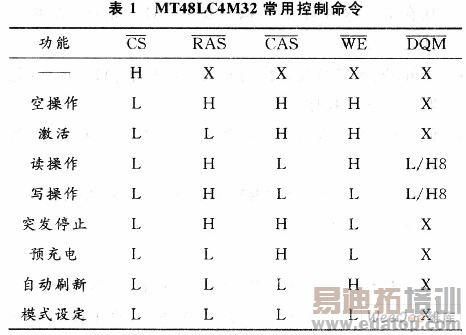

MT48LC4M3282的控制信号有CLK(时钟信号)、CKE(时钟使能)、CS(片选信号)、WE(写使能)、CAS(列有效)、RAS(行有效)、DQM0～DQM3(输入输出使能)。控制信号组成的常用控制命令如表1所示。

2 FIFO系统设计

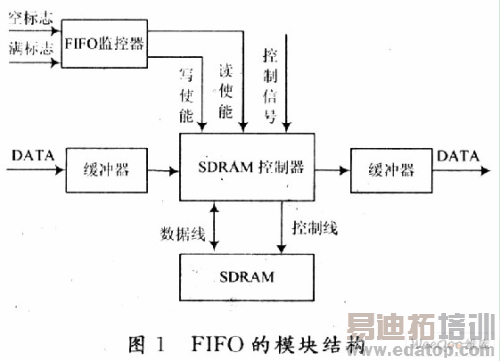

FIFO系统由FGPA和SDRAM两部分组成。其中，FGPA内部包含FIFO.、缓冲器、SDRAM控制器三个模块。FIFO.的作用是将FIFO的状态转变成状态机的读、写信号。若操作为向SDRAM写数据，则在FIFO已满时，FIFO.送出一个信号，以阻止写操作继续向FIFO中写数据而造成溢出；若操作为向SDRAM读数据，则在缓冲器已空时，FIFO.送出一个信号，以阻止读操作继续从FIFO中读数据而造成无效数据的读出。FIFO的模块结构如图1所示。

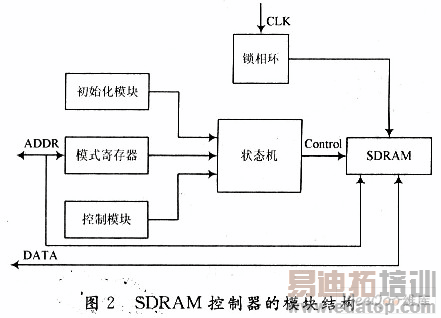

在该设计中，摄像头采用640×480的屏幕分辨率，图像深度为8，每秒为25帧，图像数据量的大小为图像中像素总数与图像深度的乘积，由此可以得出每帧图像的大小为2．457 Mb，每秒钟视频产生数据的大小为61．44 Mb。因为系统向SDRAM控制器写入和读出数据的速度比较低，约为62 MHz，FPGA的外接晶振CLK为27 MHz，FPGA和SDRAM的工作时钟由锁相环4倍频后生成，即为108 MHz，所以SDRAM控制器向SDRAM写入和读出数据的速率为108 MHz，因此二者属于不同的时钟域，需要用缓冲器作为输入和输出的缓存。
