0 引言

片式电容具有容量大，体积小，容易片式化等特点，是当今移动通信设备、计算机板卡以及家电遥控器中使用最多的元件之一。为了满足电子设备的整机向小型化、大容量化、高可靠性和低成本方向发展的需要，片式电容本身也在迅速地发展：种类不断增加，体积不断缩小，性能不断提高，技术不断进步，材料不断更新，轻薄短小系列产品已趋向于标准化和通用化。其应用正逐步由消费类设备向投资类设备渗透和发展。

此外，片式电容还在朝着多元化的方向发展：①为了适应便携式通信工具的需求，片式电容器正向低电压、大容量、超小和超薄的方向发展。②为了适应某些电子整机(如军用通信设备)的发展，高耐压、大电流、大功率、超高Q值、低ESR型的中高压片式电容器也是目前的一个重要的发展方向。③为了适应线路高度集成化的要求，多功能复合片式电容器正成为技术研究热点。

1 片式叠层陶瓷介质电容器

在片式电容器里用得最多的是片式叠层陶瓷介质电容器。

片式叠层陶瓷电容器(MLCC)，简称片式叠层电容器(或进一步简称为片式电容器)，是由印好电极(内电极)的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层(外电极)，从而形成一个类似独石的结构体，故也叫独石电容器，如图1所示。

图1表明，片式叠层陶瓷电容器是一个多层叠合的结构，其实质是由多个简单平行板电容器的并联体。因此，该电容器的电容量计算公式为

C=NKA／t

式中，C为电容量；N为电极层数；K为介电常数(俗称K值)；A为相对电极覆盖面积；t为电极间距(介质厚度)。

由此式可见，为了实现片式叠层陶瓷电容器大容量和小体积的要求。只要增大N(增加层数)便可增大电容量。当然采用高K值材料(降低稳定性能)、增加A(增大体积)和减小t(降低电压耐受能力)也是可以采取的办法。

这里特别说一说介电常数K值，它取决于电容器中填充介质的陶瓷材料。电容器使用的环境温度、工作电压和频率、以及工作的时间(长期工作的稳定性)等对不同的介质会有不同的影响。通常介电常数(K值)越大，稳定性、可靠性和耐用性能越差。

常用的陶瓷介质的主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加入适量的稀土类氧化物等配制而成。其特点是介质系数较大、介质损耗低、温度系数小、环境温度适用范围广和高频特性好，用在要求较高的场合(I类瓷介电容器)中。

另一类是低频高介材料称为强介铁电陶瓷，常用作Ⅱ类瓷介电容器的介质，一般以BaTiO3为主体的铁电陶瓷，其特点是介电系数特别高，达到数千，甚至上万；但是介电系数随温度呈非线性变化，介电常数随施加的外电场也有非线性关系。

目前最常用的多层陶瓷电容器介质有三个类型：COG或NPO是超稳定材料，K值为10～100；X7R是较稳定的材料，K值为2 000～4 000；Y5V或Z5U为一般用途的材料，K值为5 000～25 000。在我国的标准里则分为I类陶瓷(C C 4和CC41)及Ⅱ类陶瓷(CT4和CT41)两种。上述材料中，COG和NPO为超稳定材料，在-55℃～+125℃范围内电容器的容量变化不超过± 30ppm／℃。

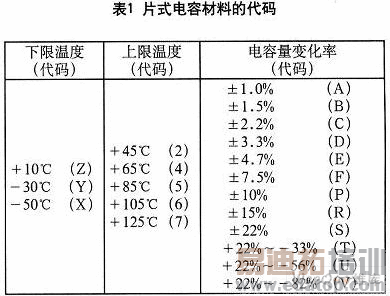

其余材料是按其工作温度的范围和电容量的变化率来命名的。详见表1。

几种常用的片式电容器的介质材料中：

X7R代表使用温度范围为-50℃至+125℃；在此范围内的电容量变化可达到±15％。

Z5U代表使用温度范围为+10℃至+85℃；在此范围内的电容量变化从-56%至+22%。

Y5V代表使用温度范围为-30℃至+85℃；在此范围内的电容量变化从-82%至+22%。

这些关系表明，在实际使用时，对片式电容器选择不能一味只考虑体积和价格，如果有使用的环境温度问题，还应当注意电容器的介质带来的电容量变化问题。图2画出了不同材质电容器电容量以及介质损耗随温度变化的曲线。

下面是不同材质电容器的性能和应用事项：

①NPO电容器

NPO电容器是电容量和介质损耗最稳定的电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。在温度从-55℃到+125℃时容量变化为0±30ppm／℃，电容量随频率及相对使用寿命的变化都非常小。

随封装形式不同，其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的NPO电容器要比小封装尺寸的频率特性好。

NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

②X7R电容器

X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15％，需要注意的是此时电容器容量变化是非线性的。

X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，但是要比Z5U和Y5V电容器好得多。

X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。

③Z5U电容器

Z5U电容器称为"通用"陶瓷片式电容器。它最主要优点的是小尺寸和低成本。对于已经讲过的三种片式电容来说，在同样的体积下，Z5U电容器具有最大的电容量。但它的电容量受环境和工作条件影响较大，另外介质损耗可以达到3％。

尽管它的容量不稳定，但是这种电容器所特有的体积小、等效串联电感(ESL)和等效串联电阻(ESR)低、以及良好的频率响应等优点，使得这种电容器还是获得了广泛的应用，尤其是在退耦电路的应用中。

④Y5V电容器

Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到+85℃范围内其容量变化可以达到+22％至-82％，另外介质损耗可以达到5％。但是Y5V的高介电常数允许在较小的物理尺寸下制造出高达4．7μF的电容器。

下面是用以说明片式电容器性能的主要技术指标：

①容量与误差：实际电容量和标称电容量允许的最大偏差范围。

常用的电容器其精度等级和电阻器的表示方法相同。用字母表示：D级：±0．5％；F级：±1％；G级：±2％；J级：±5％；K级：±10％；M级：±20％。

②额定工作电压：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压，又称耐压。对于结构、介质、容量相同的器件，耐压越高，体积越大。

③温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。温度系数越小越好。

④绝缘电阻：用来表明漏电大小的。一般小容量的电容，绝缘电阻很大，在几百兆欧姆或几千兆欧姆。电解电容的绝缘电阻一般较小。相对而言，绝缘电阻越大越好，漏电也小。

⑤损耗：在电场的作用下，电容器在单位时间内发热而消耗的能量。这些损耗主要来自介质损耗和金属损耗。通常用损耗角正切值来表示。

⑥频率特性：电容器的电参数随电场频率而变化的性质。在高频条件下工作的电容器，由于介电常数在高频时比低频时小，电容量也相应减小。损耗也随频率的升高而增加。另外，在高频工作时，电容器的分布参数，如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等，都会影响电容器的性能。所有这些，使得电容器的使用频率受到限制。
