双槽PCMCIA/CardBus电源控制器TPS2216的原理及应用

录入:edatop.com     点击:

2.1 数字开关模块

TPS2216内建数字开关模块,通过可编程逻辑开关组,选择xVCC和xVPP工作电压输出,每组可编程逻辑开关都有电流感应FETs(Current Sense FETs)会监测xVCC和xVPP的输出电压,而电流感应FETs不像感应电阻(Sense Resistors)和保险丝电路(Fuse Circuit)那样增大电源开关的有效阻抗,产生电源损耗和电压降,充分满足开关组工作的电压精度要求. TPS2216有两种可编程开关状态由Mode(工作模式)引脚控制 :TPS2206开关模式, TPS2216开关模式.

TPS2206开关模式(Mode=Low or NC),此时xVCC控制xVPP电压输出,电压逻辑输出表如下所示:

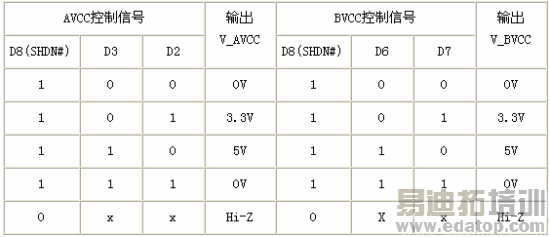

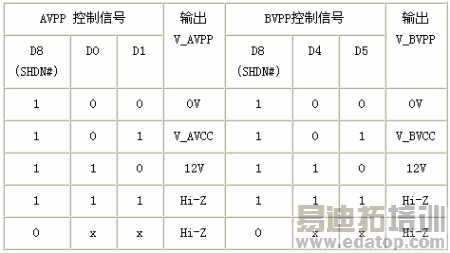

TPS2206逻辑开关模式

xVPP

xVCC

TPS2216开关模式(Mode=High),此时xVCC, xVPP电压相互独立输出,电压逻辑输出表如下所示:

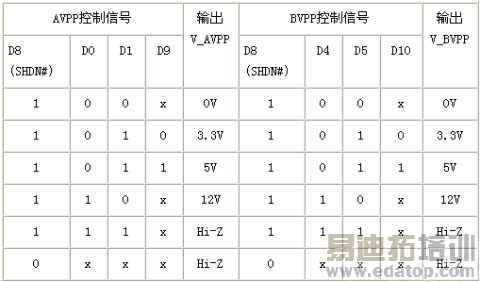

TPS2216逻辑开关模式

xVPP

xVCC

数字开关模块通过数字开关选通3.3V, 5V,12V电压输出,每组数字开关都有过电流检测控制,TPS2216 xVCC的过电流限制可达1A~2.2A, xVPP的过电流限制在250mA-500mA之间. 通过串口界面DATA, CLOCK,LATCH信号与PC卡控制器(PCMCIA/Cardbus Controller)作数据交换,控制可编程逻辑开关,调节组电源电压输出。

作者:牛俊峰   来源:TI 全球网站
