小信号MOSFET及其应用
小信号MOSFET在便携式产品上的应用
随着便携式产品越来越流行,手机,数码相机,多媒体播放器等产品的体积变得小巧玲珑,越来越薄。小信号MOSFET非常适用于这些产品。
图5是一个手机电池充电的应用图,图中有一个P沟道MOSFET 和一个肖特基二极管,也可用一个双P沟道MOSFET。此处要注意,肖特基二极管导通时,会产生正向的Vf,尽量选用低Vf值的肖特基二极管。MOSFET上也会产生压降,所以要尽量选用通态电阻小的MOSFET。
图5 手机电池充电的应用图
在背光应用中,也会应用到MOSFET。 图6是一个典型的6个白灯驱动电路,用在手机键盘灯中。每个灯的电压为2V、电流为15mA、电阻约为15Ω。
图6 MOSFET在手机背光中的典型应用

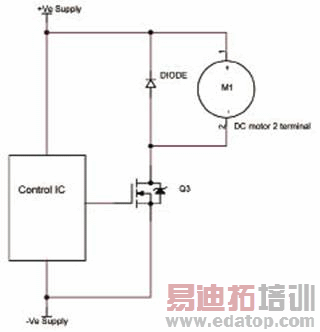

有些手机的振动电路也会用到一个MOSFET(见图7),其中PWM被用于维持恒定的马达电压,因此设计时,需要好的开关。
图7 MOSFET在手机振动电路中的典型应用
问答选编
问:现在越来越多的IC中都集成了MOSFET,不知分立式的MOSFET会不会逐渐退出市场呢?
答:不会。IC的集成不能取代所有分立式方案,高度集成的IC体积越来越小也会带来其他问题,这些需要外围分立电路来解决。
问:MOSFET封装小型化,必然带来散热不良这个致命缺点。请问NXP是如何应对这一散热问题的?是器件自身已采取了特殊工艺,还是必须从外部增添必要的有效措施?
答:以SOT883封装为例,采用QFN封装技术。使单位面积的能量最大化,提高了Ptot。但是设计时还是要注意散热,参考热阻。
问: NXP小信号MOSFET在设计中是否已周全地考虑到附带各种有效的安全保护措施?
答:部分小信号MOSFET已带有2KV的ESD防护,后续越来越多的产品会带有ESD保护功能。
问:恩智浦小信号MOSFET产品和现在常用的BISS产品相比较有什么优缺点?
答: BISS在低频应用中可以代替MOSFET,价格上有优势。但是在高频部分MOSFET性能好于三极管。
问: NXP小信号MOSFET与平常普遍可见的MOSFET器件有什么不同?
答:NXP小信号MOSFET主要指封装比较小的MOSFET。
问:小信号MOSFET在使用时还需要在外面并联一个二极管吗?
答:在有些应用中,为了防止寄生二极管,需要在外面加一个肖特基二极管。
问:要增加输出功率,能否把MOSFET并联使用?对于驱动有何要注意的地方?
答:可以。注意输入电容、输出电容会变化。
问:NXP小信号MOSFET能适应的环境湿度范围有多大?
答:NXP的小信号分立器件MSL=1。
问:NXP小信号MOSFET能适应的环境温度范围有多大?是否有军用、航天级别的产品?
答:为通常-55℃~150℃。目前没有相关军用产品。最高的符合AEC-101标准。
问:MOSFET与双极型晶体管相互替代时,哪一个可靠性更高一些?
答: MOSFET的性能更好,但是价格也高。
问:NXP小信号MOSTET具有哪些优势?
答:主要优势是封装的小型化,如采用SOT416和SOT883封装,其中SOT883是目前业界最小的MOSFET封装。成本也有优势,NXP的多个封装具有全球最大的产能,这些都使产品的生产平摊成本降低。
问:信号的MOSFET产品如何保护?自身有保护功能吗?
答:有的有ESD保护,有的没有。
问:小功率的开关电源通常用单端反激的,瞬间过电压是否会损坏MOSFET?
答:会的。
问:请问恩智浦小信号MOSFET的栅极是否有防静电的保护电路?
答:有的。
问:NXP小封装MOSFET器件的可靠性如何?达到何种水平?
答:不良率达到PPM水平。
问:既然NXP小信号MOSFET的S、D是完全对称的,那么是否可以将S、D任意交替使用呢?
答:不能。
问:为了安全可靠,功率MOSFET的应用参数与额定参数应留有多大的余量?
答:最好不要超越极限参数。
问:不同的芯片有不同的封装模式,这是基于什么样的考虑?
答:首先是技术上能否实现,每个封装有它能够承受的最大功率、电压、电流等限制。在技术可以实现的前提下,我们提供多种封装供客户选择,客户通常考虑占用PCB面积、价格、供货等多方面因素。
作者:NXP公司 来源:中电网
