基于SPCE061A的智能型充电器

2．5 过热保护

DS18B20可以程序设定9～12位的分辨率，精度为±0．5℃。它能够与单片机直接通信，方便了控制。在与单片机连接时，仅需要一条线即可实现单片机与DS18B20的双向通信。当负载温度大于等于60℃时，单片机使充电电路停止工作；当负载温度降到一定程度时，重新启动充电电路。

3 控制软件设计

软件设计流程图如图4所示。

4 测试数据及测试结果分析

4．1 测试仪器

测试使用TDS1001型示波器、HP34401A型数字万用表、WY2174型低频电子电压表。

4．2 输出电流测试

电源工作在恒流状态时，通过测量采样电阻上的电压得到测量电流，采样电阻为1 Ω。波纹电压用电子电压表测量。

4．2．1 100 mA恒流充电

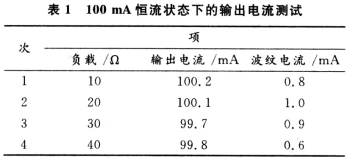

在100 mA恒流状态时，输出电流与波纹电流如表1所示。

4．2．2 200 mA恒流充电

在200 mA恒流状态时，输出电流与波纹电流如表2所示。

从表1，表2测量数据可知改变负载电阻时，输出电流变化绝对值小于等于2 mA，纹波电流小于等于1 mA。

4．3 输出电压测试

电源工作在恒压状态时，用电压表直接测量输出端的输出电压(如表3所示)。从表3的测量数据可知，改变负载电阻时，输出电压波动小于0．2 V，输出纹波电压小于10 mV。

5 结 语

系统利用SPCE061A 16位单片机实现了充电过程的实时控制，根据充电状态自动选择快、慢和恒流、恒压充电模式，内部测量系统实时监测当前温度并自动控制充电过程，以保护电池性能，延长寿命。
