基于SPCE061A的智能型充电器

录入：edatop.com 点击：

随着现代科学技术的发展，绿色环保能源——充电电池越来越广泛应用在人们的生活中，但是同时也提出了一个问题，就是如何才能高效、便捷地给电池进行充电。基于此，设计了一种能根据充电状态自动选择充电模式、具有过热保护和自动恢复功能的智能充电器。

1 充电电源方案论证与选择

充电电源的主要部分是恒流源和恒压源，因此实现恒流输出和恒压输出是设计的主要任务。

方案一，采用充电芯片U2402B作为充电电源的核心部件。U2402B能够实现对充电过程、充电电流、温度的控制；再加上单片机的控制，能够很好地实现对电路的控制。通过外围电路的设置可以实现输出达到800 mA的电流，完全满足题目的要求。它的集成度高，稳定性好。但所用芯片对电流与电压的切换存在一定局限性，而且不能保证负载对电流的变化满足题目的要求。

方案二，采用恒流源与恒压源切换的方式实现。恒压源采用由LM7805和高精度运OP07构成的恒压源，具有输出稳定，纹波小的特点。脉冲调宽式(开关式)恒流源通过改变调整器的工作脉冲宽度达到恒流的目的。这种恒流源调整器工作在开关状态，功率损耗小，效率高达70％～95％，但纹波电流大，辐射干扰强，恒流精度低。

方案三，以SPCE061A单片机作为中枢控制系统，采用恒流源与恒压源切换的方式实现。恒压采用由LM7805和高精度运OP07构成的恒压源，具有输出稳定，波纹小的特点。恒流源由IRF640大功率场效应管和OP07组成，输出恒流精度高，纹波小，负载对输出电流的影响小。综合考虑后决定采用此方案。

2 硬件电路设计

2．1 总体设计

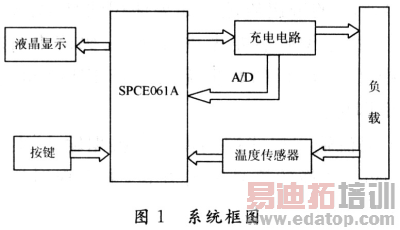

系统框图如图1所示。

系统在SPCE061A控制下，完成对恒流充电、恒压充电和温度的检测与控制，并用LCD显示结果。

2．2 恒流源和恒压源

2．2．1 压控恒流源充电电路设计

电路原理图如图2所示。该恒流源电路由运算放大器、大功率场效应管Q1、采样电阻R3、负载电阻RL等组成。

电路中调整管采用大功率场效应管IRF640。采用场效应管易于实现电压线性控制电流，既能满足输出电流100 mA和200 mA的要求，也能较好地实现电压近似线性地控制电流。因为当场效应管工作于饱和区时，漏极电流Id近似为电压Ugs控制的电流，即当Ud为常数时，满足Id=f(Ugs)，只要Ugs不变，Id就不变。在此电路中，R3为取样电阻，采用康铜丝绕制(阻值随温度的变化较小)，阻值为1 Ω。运放采用OP-07作为电压跟随器，Ui=UP=UN，场效应管Id=Is(栅极电流相对很小，可忽略不计)，所以Io=Is=UN／R2=Ui/R2。正因为Io=Ui／R2，电路输入电压Ui控制电流Io，即Io不随RL的变化而变化，从而实现压控恒流。

2．2．2 恒压源充电电路设计

恒压源充电电路的设计电路如图3所示。稳压电路选用LM7805CT正输出三端稳压器，稳压值的容差为±5％，电压调整率其数值约为0．01％，满足题目的要求。此电路通过调节R1来改变OP-07的输出，从而动态控制输出电压，达到稳压的效果。
