基于CPLD的异步ASI/SDI信号电复接光传输设备的设计

architecture SCHEMATIC of 2BP-S is

SIGNAL gnd : std_logic := '0';

SIGNAL vcc : std_logic := '1';

signal N_25 : std_logic;

signal N_12 : std_logic;

signal N_13 : std_logic;

signal N_15 : std_logic;

signal N_16 : std_logic;

signal N_17 : std_logic;

signal N_21 : std_logic;

signal N_22 : std_logic;

signal N_23 : std_logic;

signal N_24 : std_logic;

begin

I30 : G_D Port Map ( CLK=>N_25, D=>N_13, Q=>N_22 );

I29 : G_D Port Map ( CLK=>N_25, D=>N_16, Q=>N_23 );

I34 : G_OUTPUT Port Map ( I=>N_22, O=>Q0 );

I33 : G_OUTPUT Port Map ( I=>N_23, O=>Q1 );

I2 : G_INPUT Port Map ( I=>CLK, O=>N_25 );

I7 : G_INPUT Port Map ( I=>A, O=>N_12 );

I8 : G_INPUT Port Map ( I=>LD, O=>N_21 );

I6 : G_INPUT Port Map ( I=>B, O=>N_15 );

I12 : G_2OR Port Map ( A=>N_17, B=>N_24, Y=>N_16 );

I16 : G_2AND1 Port Map ( AN=>N_21, B=>N_22, Y=>N_24 );

I21 : G_2AND Port Map ( A=>N_21, B=>N_12, Y=>N_13 );

I20 : G_2AND Port Map ( A=>N_21, B=>N_15, Y=>N_17 );

end SCHEMATIC;

architecture SCHEMATIC of 2BS-P is

SIGNAL gnd : std_logic := '0';

SIGNAL vcc : std_logic := '1';

signal N_5 : std_logic;

signal N_1 : std_logic;

signal N_3 : std_logic;

signal N_4 : std_logic;

begin

I8 : G_OUTPUT Port Map ( I=>N_4, O=>Q0 );

I1 : G_OUTPUT Port Map ( I=>N_5, O=>Q1 );

I2 : G_INPUT Port Map ( I=>CLK, O=>N_3 );

I3 : G_INPUT Port Map ( I=>SIN, O=>N_1 );

I7 : G_D Port Map ( CLK=>N_3, D=>N_4, Q=>N_5 );

I4 : G_D Port Map ( CLK=>N_3, D=>N_1, Q=>N_4 );

end SCHEMATIC;

编码部分电路处理过程如图8所示。收端光模块收到数据后，通过CPLD的解复接程序恢复出并行数据和同步时钟，再通过编码芯片电路恢复出原始的高速串行信号，经过电缆驱动芯片驱动后最终由传输设备输出，完成整个传输过程。其中，编码电路部分的信号时序如图9所示。

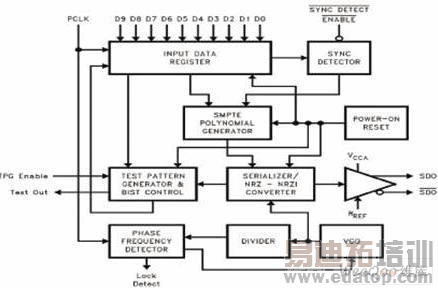

图8 编码部分电路处理过程

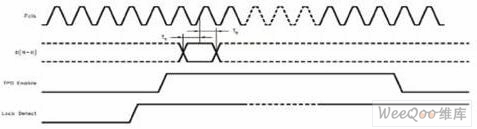

图9 编码电路信号时序图

结束语

基于CPLD的异步ASI/SDI信号电复接光传输设备的设计使用了最新的ASI/SDI信号电复接/分接技术，可以实现两路信号的时分复用传输，替代了以往以波分复用技术为基础的多路异步信号传输模式，大大节省了生产成本，使产品的市场竞争力进一步提高。
