HDLC协议芯片PT7A6525及其在交换机中的应用

单板的接收线经驱动连到HDLC控制器。单板的发送线经驱动后再送到背板。此驱动的输出受单板的逻辑控制，具体控制分几种情况：a．上电复位时，逻辑控制为高阻输出。b．MCU死机时，引起复位，也控制为高阻输出，以防止单板长期占用总线。c．当轮询此单板时，单板发送数据前先使能输出，发送结束后再置为高阻，让出总线。

单板的HDLC控制器采用的是本文介绍的双路HDLC．芯片PT7A6525直接与HDLC芯片(如主网控制层用 PT7A6632)相连。A6～A0为协议控制器的寄存器地址选择，单片机可以读／写这些寄存器，串口可以传送／接收数据包，也可以连接到数字传输媒介或数字接口电路，如MT8972、MT8980等。例如TxD和RxD可以与MT8980的母线相连。

5 PT7A6525数据读／写应用实例

根据前面的介绍，参考图2的应用连接图(具体接口图可参考芯片手册等)可以控制寄存器，达到所需的目的。在实际应用中，文中给出点到点模式的读取和发送数据子程序实例，以供参考。

5．1 读取数据

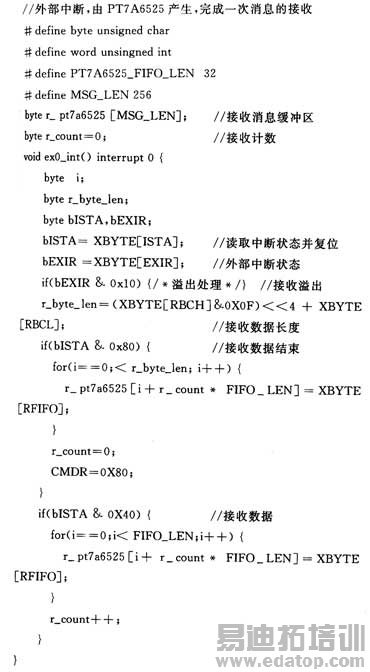

PT7A6525数据的读取在外部中断里实现。当有数据到达时，INT拉低，微处理器产生中断，可以在外部中断服务程序中操作。

在实际应用中，接收的数据可能不正确，这时可以读取外部中断寄存器接收溢出标志，若为1，则读取数据并放弃。若发送的数据不确定字节数，则可以判断FIFO状态寄存器中接收FIFO结束标志，这样就能确保数据的正确性。

5．2 发送数据

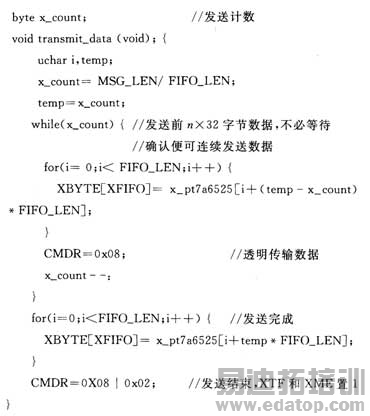

PT7A6525 既可以在中断里发送数据，也可以在程序执行中发送。假设要发送的数据放人缓冲区t_pt7a6525[MSG_LEN]。在下面的实例中，消息长度 MSG_LEN很灵活，可为任意值，可发送超过32字节。注意每次最多发送32字节，在最后发送数据小于32字节时，将命令寄存器的XTF和XME位写 1，表明数据包发送结束。

6 PT7A6525在程控数字交换机中的应用

在程控数字交换机中，最广泛应用的就是交换信令的传输和接收。微处理器根据收到的信令或消息，进行相应的操作。如收到SETUP消息，需发送SETUP AC-KNOWLEDGE。再根据消息的不同，进行不同的话路接续、语音接续、电路控制等。而在程控数字交换机应用中，尤其是标准的信令如NO．7、 DSSl信令，局间的通信量较大，1条协议鉴别语(protocol discriminator)多数需要32字节甚至更多，文中给出Q．931协议鉴别语中的消息建立(SETUP)实例供参考。

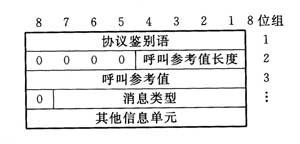

Q．931 协议规定了每个消息要包含协议鉴别语(pro-tocol discriminator)、呼叫参考(call reference)、消息类型(message type)、其他信息单元(other information ele-ments，as required)几部分，如下所示：
