集成电路测试仪电源电路的仿真设计研究与应用

1．2 两种电路带负载能力的仿真对比验证

可用Protell 99 Advanced SIM 99对原电路(图1)和改进后的电路(图2)进行仿真分析，以验证二者的带负载能力。

(1)仿真参数设置

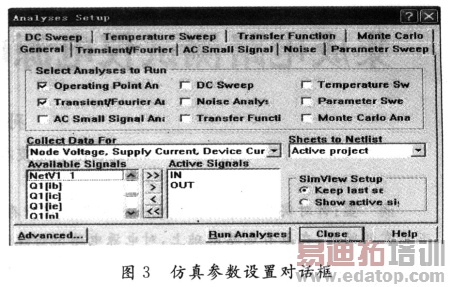

首先进行仿真参数设置，进行瞬态分析与傅里叶分析，仿真参数设置对话框如图3所示。

为了突出显示，显示器上只显示两个波形，其中in为输入端，out为输出端。

(2)仿真波形对比分析

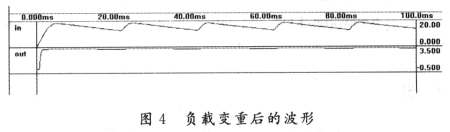

用Protell 99 Advanced SIM 99对图1所示电路进行仿真，发现当负载变重，超过78M05最大输出电流(0．7 A)时，将使输出电压的纹波增大，输出电压(out)下降且不稳定，out波形有明显的波动，5 V下降为4 V左右，且输出(out)波形不平滑，纹波大。负载变重后的仿真波形如图4所示。

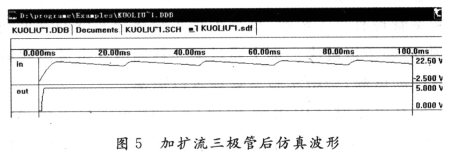

为了增大电源的带负载能力，在原电路的基础上加扩展电流三极管Q1后，带同样的负载，输出电压很稳定(5 V)，仿真波形如图5所示。

从输出波形(out)可以看出，电压很稳定，没有纹波。

1．3 设计电路的应用效果

经改进后的电源电路，在实验室的实际使用中，再未发现死机或不能正常复位现象，证明通过EDA仿真所设计的电路在使用中获得成功。

2 结 语

用EDA仿真技术能方便电路设计，并可验证电路设计的正确性。通过对两种电路的仿真对比，说明改进后电源电路带负载能力强，这在实际使用中得到验证。
