嵌入式网络接入解决方案

录入：edatop.com 点击：

嵌入式以太网

这种方案是针对嵌入式系统之MCU本身具备Non-PCI总线或SRAM-like接口，则该系统可选用内建网络实体层及媒体存取控制器的Non-PCI以太网控制器来提供连网功能。由于大部分的MCU皆提供Non-PCI总线，藉由本方案可将以太网的连接性加入嵌入式系统中，不仅可经由网络发送数据，也可达成远程控制的功能，工程师将可创造高性能、低成本且精简的嵌入式网络应用。

本方案适用于家电、工厂/大楼自动化、工业控制、保安系统、远程监控管理、流媒体、多媒体网络、高频宽传输等领域的应用，包括POS终端机、无线局域网接入点、宽频共享器、IP语音、影音内容分发、IP机顶盒、网络摄影机、网络储存、数字录放机、DVD录放机、高画质数字电视、数字媒体转接器、游戏机、家庭网关及IP电视。

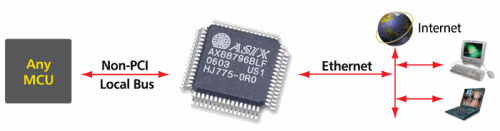

图 3利用以太网控制芯片，透过因特网进行远程监控或存取远程装置

高速USB以太网

这种方案是针对嵌入式系统之微控器已内建USB Host，可选择内建或外接USB-to-LAN控制器。

网络电视(IPTV)与视频点播(MOD)随着宽频环境与新型态网络商业模式一起逐渐到位，使用者可以从网络选择成千上百种高画质的节目。未来使用者还需要进一步将大容量的影音档案透过宽频家庭网络下载至手持式装置，以便随时随地观看高品质的内容。

USB-to-LAN方案是将USB 2.0以太网通讯芯片内建至手持式装置专用的Cradle或Docking Station，由于USB2.0埠仅需四根引脚，可较上述并行总线方案减少许多手持式装置与Cradle或Docking Station之间的连线数。另一种方法是利用手持式装置本身所具备之USB Host端口透过外接式USB-to-LAN dongle连至以太网。也就是利用USB2.0高速及简单的串行接口特性，来达成网络性能提升的优点。

本方案适用于计算机外设、手持式装置、家电、流媒体、多媒体网络、宽带传输及影音消费性电子产品等领域的应用，包括USB以太网卡、USB WiMAX网卡、UMPC/MID计算机基座(Docking Station)、Cradle、数字录放机、DVD录放机、可携式多媒体播放器、网络机顶盒、游戏机、IP电视及USB KVM以太网交换器。

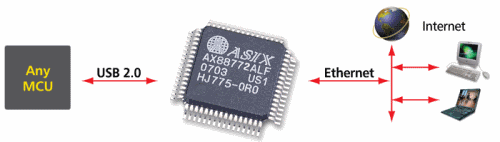

图 4利用USB-to-LAN高速及简单的串行接口特性，达成网络性能提升的优点

嵌入式网络单芯片

这种方案是针对嵌入式系统之MCU本身除了内建MAC之外，亦进一步整合PHY，如此一来即可提供单芯片连网解决方案，缩小嵌入式系统之体积。

AX110xx系列为全球首款将10/100Mbps高速以太网实体层(PHY)、媒体存取控制器(MAC)、TCP/IP加速器及FLASH整合在单芯片中的高性能51 内核MCU。可针对目前应用最广泛的局域网络技术提供单芯片，缩小嵌入式系统之体积，为以太网环境提供业界最小封装(Form-factor)的解决方案。工程师将可利用此款单芯片设计开发高性能、低成本、低功耗、且精简的嵌入式网络应用。

本方案适用于家电、工厂/大楼自动化、工业控制、保安系统、远程监控管理、流媒体等领域的应用，如POS终端机、自动贩卖机、网络摄影机、网络收音机、自动抄表机、环境监控装置、网络传感器、网络不间断电源、串口转以太网转换器及以太网转ZigBee桥接器。
