基于磁放大器的ATX电源的设计
1 ATX电源简介
早期PC中的开关电源是AT电源的一统天下。AT电源的输出功率一般为150~250W,共有四路输出(+5V、-5V、+12V、-12V),另外还向主板提供一个电源正常(PG,Power Good)信号。AT电源的缺点是采用切断交流电源的方式关机,不能实现软件关机。目前随着ATX电源的普及,AT电源已淡出市场。
Intel在1997年推出了流行的ATX2.01电源标准。和AT电源相比,ATX电源主要是增加了3.3V输出电压和一个PS-ON信号。其中,3.3V电源给使用低电压的CPU供电,大大降低了主板电路的功耗。5V电源亦称辅助电源,只要插上220V交流电就有5V电压输出。PS-ON信号是主板向电源提供的电平信号,用来控制电源其他各路电压的输出。利用5V电源和PS-ON信号,即可实现软件开机/关机、网络远程唤醒等功能。当主板向电源发送的PS-ON信号为低电平时将电源启动,PS-ON为高电平时关闭电源。ATX电源的主要技术指标是输出功率、安全标准(例如我国的C CEE认证)、电磁干扰(EMI)特性、 "电源发生故障"(PF,即Power Fail)及"电源正常"信号的延迟时间等。
PC开关电源的功率必须能满足整机需要并留有一定余量。目前,PC正朝着"绿色"节能环保型的方向发展,其电源功率并非越大越好。Intel新推出的Micro-ATX标准所规定的PC电源功率只有145W,甚至可降低到90W。ATX电源现已成为PC电源的主流产品。
2 磁放大器稳压电路的基本原理

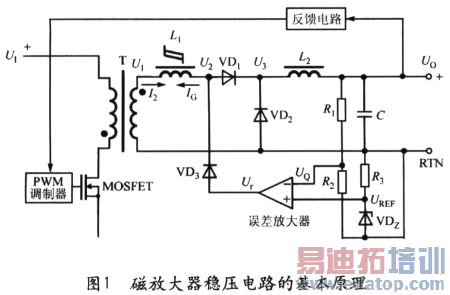

反激式开关电源中磁放大器稳压电路的基本原理如图1所示。输出电压UO经过取样电阻R1和R2获得取样电压UQ,接误差放大器的反相输入端,误差放大器的同相输入端接基准电压UREF,VDZ为稳压管,R3为偏流电阻。误差放大器将UQ与UREF进行比较后产生误差电压Ur,再经过二极管VD3接可控磁饱和电感器L1的右端。VD1为输出整流管,VD2为续流二极管。C为输出滤波电容器。L2为磁珠,用来抑制开关噪声。U1、U2、U3,分别代表L1左端、L1右端、VD1右端的电压。高频变压器一次侧的上端接直流输入高压U1,下端接功率开关管MOSFET的漏极。输出电压经过反馈电路获得的反馈信号,用来调节PWM调制器的脉冲占空比,通过改变MOSFET的通、断状态,即可实现稳压目的。
当MOSFET导通时,能量储存在高频变压器中,此时VD1截止。当MOSFET关断时,储存在高频变压器中的能量传输到二次侧。此时VD1导通,磁复位电流IG从右向左流过L1,将L1磁复位。由于二次绕组电流I2方向与IG相反,因此I2必须先将IG抵消后才能流过L2。这表明二次侧电流是从负值变为正值,然后迅速增大,使L2进入磁饱和状态并呈现低阻抗。显然,磁复位时间就是VD1开始导通的延迟时间t1。

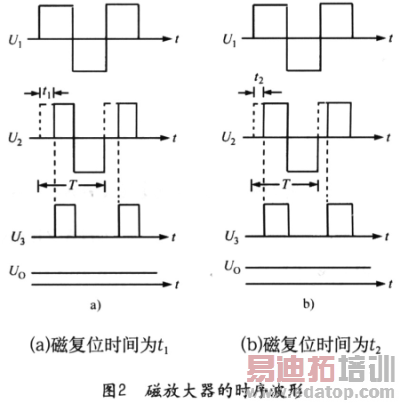

磁放大器的时序波形如图2(a)、(b)所示。二者所对应的磁复位时间分别为t1、t2。
由图可见,改变t1,即可调节U2的占空比:D=t1/T,T为开关周期。具体讲,当磁复位时间从t1减至t2时,D ↑→UO↑。反之,当磁复位时间从t2增加到t1时,D↓→UO↓。因磁放大器具有"二次稳压"(一次稳压是由PWM调制器完成)的作用,故能对UO进行精确调节,获得高稳定度的输出电压。
3 3.3V磁放大器稳压电路的设计

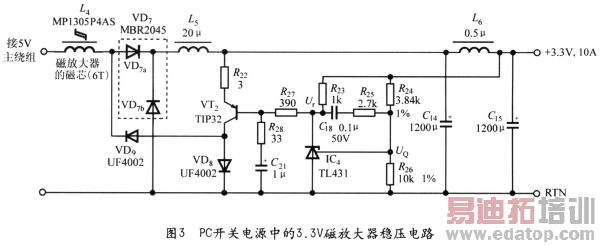

PC开关电源中的3.3V磁放大器稳压电路如图3所示。磁放大器由取样电路(R24和R26)、可调式精密并联稳压器(TL43 1)、磁复位控制电路(3A/40V的PNP功率管TIP32)、可控磁饱和电感器(L4)等构成。3.3V电压经过R24和R26分压后获得取样电压UO,接至TL431的输出电压设定端(UREF),与TL43 1中的2.5V带隙基准电压进行比较后获得误差电压Ur,经R27加到VT2的基极上,VT2的集电极电流经过超快恢复二极管VD9(UF4002)流到L4的右端。输出整流管和续流二极管公用一只由安森美公司生产的MBR2045型20A/45V肖特基对管VD7,内含整流管VD7a和续流二极管VD7b。C14为输出滤波电容器。由L6、C15构成后置滤波器。
现对磁放大器的工作原理分析如下:当单片开关电源内部的MOSFET导通时,输出整流管VD7a截止,VD7b导通,由储存在C14、C15上的电能继续给负载供电。此时L4对高频开关电流呈高阻抗。当MOSFET关断时,VD7a并不立即导通,而是经过一段延迟时间才能导通。由于磁复位电流的存在,二次绕组的正向电流必须先将磁复位电流抵消掉,L2上才能流过正向电流,使L2进入磁饱和状态并呈现低阻抗,进而VD7a导通。磁复位的持续时间即阻断输出的延迟时间。此后输出被接通,除给负载供电之外,还有一部分能量储存在输出滤波电容器C14、C15中,以便在VD7a截止时能维持输出电压不变。
作者:沙占友,王彦朋 河北科技大学 来源:电源技术应用
