微型无刷直流电机的无位置传感器控制

录入:edatop.com     点击:

2.2.1G8051 F330的初始化

由于C8051F330单片机与8051单片机在内部资源上有差异,所以它们的初始化有所不同。主要有两点不同:对外引脚的交叉开关的配置;对系统时钟源的配置。考虑到用户自己写初始化程序很繁琐,Silicon Labs公司推出了C8051F单片机初始化代码生成程序软件Config2Version 1.30。用户只要在图形化的界面上用鼠标点击选择,就可以方便地生成C8051F330的初始化程序。大大加快了用户的开发速度。

2.2.2 PWM波输出控制

C8051F330的可编程计数器阵列(PCA)由一个专用的16位计数器/定时器和3个16位捕捉/比较模块组成,恰好可以实现3路8位PWM或16位PWM功能。PCA的16位计数器/定时器的高字节PCAOH和低字节PCAOL决定PWM波的频率,通过改变捕捉/比较模块的高字节PCAOCPHn和低字节PCAOCPLn就可以改变PWM波的占空比。

2.2.3 端电压检测及换相

反电动势换相信号检测:在PWM开通期间启动ADC,检测处于不通电相绕组的端电压,其值等于电源电压的一半时为反电动势过零点信号。要考虑:a.ADC检测时刻应与PWM同步,并选择PWM开通时间的中点为佳,以避开开关状态的瞬态电压噪声。b.在软件中应舍弃换相后的最初几个反电动势采样点,因为换相后绕组电流不会立即为零,要经过一个续流过程才下降为零。程序如图4所示。使用定时器0记录连续监测到两个端电压过零点的时间,除以2即为30°电角度的时间,把此时间装载到定时器1中,定时器1经过30°电角度时间触发中断,调用换相子程序进行电子换相。

3 实验结果及结论

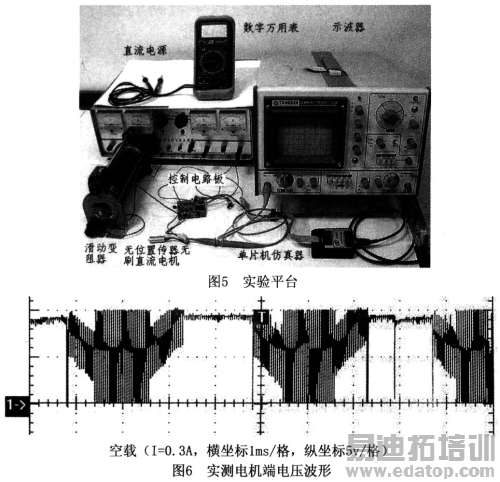

实验样机采用长沙方圆模型厂生产的无传感器无刷直流电机,型号为1208436,额定参数为,转速:4100r/V,2对极,最大电流:4A,内阻:0.59Ω,空载电流:0.3A。实验平台如图5所示。

当电源电压为10V、PWM占空比为20%、空载时,端电压波形图如图6所示。从图中看出,换相时间为0.6ms左右,端电压波形是较好的梯形波。根据电机额定参数计算换相时间为0.609ms(60°电角度),可见换相时间比较准确。通过实验证明,采用上述控制技术,电机系统起动平稳,无振动和失步现象,同时系统具有结构简单、小型化、低成本、运行可靠、调速性能良好的优点。

作者:娄柯 安徽工程科技学院   来源:电子技术
