基于一种简洁的高效率开关电源的研制

测试结果

从电路图上可以看出，在本设计中，市电经过功率因数校正电路后，即得到了稳定的直流输出电压，这样就省略了电路的稳压调节过程，在一定程度上提高了电源的效率；另外，IRS2453自振全桥变换器的输出占空比是一定的，不需要进行脉宽调节，这使得电源效率在原有基础上又得到了进一步的提高。产品的详细参数如下：

● 体积：100mm×60mm×40mm

● 开关管漏/源电压测试（见图4）

图4 开关管的源漏极电压波形

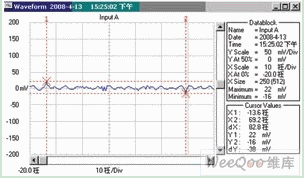

● 满负载下输出纹波电压测试（见图5）

图5 中等负载下的输出纹波电压

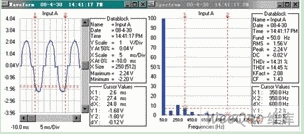

● 输入电流与谐波分析（见图6）

图6 输入电流与谐波分析

整机效率测试的结果如表1所示。

从上述分析可以看到，采用本文的技术方案可以容易得提升开关电源的高效率，电源的功率因数计高次谐波参数完全可以满足要求。

结语

本设计是一种简单的利用IRS2453芯片实现的高效率功率变换器，成本低、体积小。经测试、计算得，本整机的效率为89.5%。其输出24V直流电压，具有广泛的应用价值。如果仔细雕凿可以使效率在25~100%负载条件下超过90%，成为真正的高效率开关电源。
