电容器的识别与检测

录入:edatop.com     点击:

电容器简称电容,是电子电路中另一种十分重要的元件,主要用于滤波、耦合、旁路、能量转换和延时等。

1.常规电容器

液晶显示器中采用的电容种类很多,其外形如图1所示,其中,铝电解电容故障率较高。

常规电容器的容量通常有以下几种表示法:

(1)直接表示法

通常在容量小于10000pF时,用pF做单位;容量大于10000pF时,用μF做单位。为了简便起见,100μF~1 μF的电容常常不标注单位。

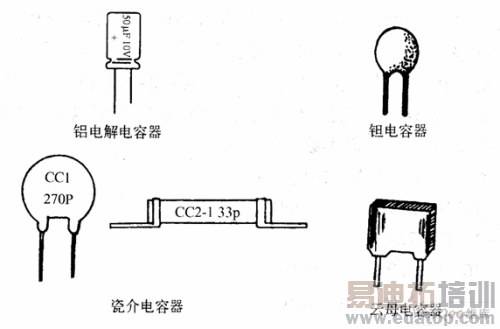

图1 液晶显示器中常规电容器的外形

(2)数码表示法

通常采用三位数字表示,前两位表示有效数字,第三位表示有效数字乘以10的幂次,单位为μF,如201表示200μF。容量有小数的电容器一 般用字母表示小数点,如1p5表示1.5pF。

数码表示法有一种特例,就是第三位若是9,则电容量是前两位有效数字乘以10-1,如229表示22×10-1pF。

(3)字母表示法

字母表示法是国际电工会推荐标注的方法,使用的标注字母有4个,即p、n、u、m,分别表示pF、nF、μF、mF,用2~4个数字和1个字母表示 电容量,字母前为容量的整数,字母后为容量的和1数,如1p5、4p7、3n9分别表示1.5pF、4.7μF、3.9nF。

(4)色环表示法

顺引线方向,第一、二位色环表示电容量的有效数字,第三位色环表示倍数(分别用黑、棕、红、橙、黄、绿、蓝、紫、灰、白表示100~ 109),如电容色环为黄、紫、橙表示纫×103pF=47000pF。

电容器的误差一般用字母表示,具体含义是:C为±0.25pF,D为±0.5pF,F为±1%,J为±5%,K为±10%,M为±20%。

电容的耐压有低压和中高压两种,低压为200V以下,一般有16V、50V、100V等:中高压一般a 160V、200V、250V、400V、500V、1000V 1竽。

电容是否损坏一般采用代换法或测量法来判断。测量电容器可采用电容表,也可采用指针式万用表。其中,电容表法测量比较准确,指针式 万用表一般只能判断电容是否有容量,而不能测量容量的大小。

电容代换时要注意以下几点:

(1)所代换的电容耐压值不能低于原电容的耐压值。

(2)无极性电容、有极性的电容不能混用。

(3)一些有极性的钽电容,外观很像瓷片电容,要注意区分。

来源:维库开发网
