开关模式LED驱动器的调光技术

b.双线PWM调光

双线PWM调光是用于汽车内部照明的常见方法。当VIN被调制为低于 VIN-NOMINAL的 70% 时，VINS引脚(图2)检测电压的变化，并将PWM波形转换为和输出驱动电路相应的PWM。这种方法的缺点是转换器的电源必须包含一个电路，以便为其直流输出提供 PWM 波形。

c.使用分流器的快速 PWM 调光

因为转换器输出的关闭和启动的延迟，对PWM 调光频率和占空比的范围就具有了限制。为了帮助克服这种延迟，可以给LED或LED串并联一个外部分流器(如图3中所示的 FET)，以便使转换器的输出电流快速绕过LED。电感中的电流在"LED关闭期间"保持连续状态，避免了电感基础电流上升和下降时的较长延迟。延迟时间现在变为对分流器上升和下降时间的限制。图3显示装有分流器FET的LM3406，以及使用DIM功能引脚与使用分流器FET时LED开/关延迟的比较图形。在这两种测量方法中，使用的输出电容均为10nf，分流器FET为Si3458。

对电流模式转换器的LED电流进行分流时应小心谨慎，因为当FET打开时，输出电流会出现过冲。LM340x系列LED驱动器属于接通时间受控转换器，不会出现这种过冲。LED 的输出电容应保持较低状态，从而尽可能提高开/关/开过渡速度。

快速调光与关闭输出的缺点在于效率的损失。当分流器打开时，VShunt device×ILED的功耗转化为热量。使用低 RDS-ON FET将最大限度地减少这种效率损失。

LM3409多种调光功能

美国国家半导体的LM3409是一种独一无二的LED驱动器，可以轻松实现模拟和 PWM调光功能。在此部件上可以有四种方法实现LED调光：

1. 直接使用0V至1.24V的电压源驱动IADJ引脚实现模拟调光;

2. 通过在IADJ引脚与Gnd之间放置电位器实现模拟调光;

3. 使用Enable引脚实现PWM调光;

4. 通过外部分流器FET实现PWM调光。

LM3409通过连接电位器实现模拟调光。内部5mA电流源在RADJ上产生电压，该电压反之改变内部电流检测阈值。使用直流电压直接驱动IADJ 引脚可以获得同样效果。

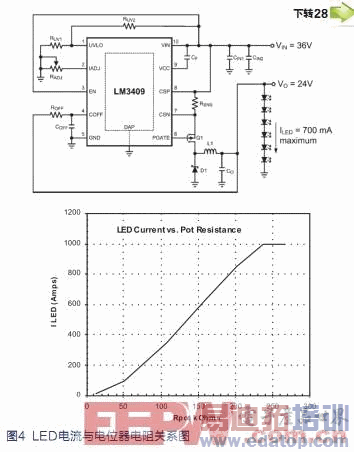

图4显示了测得的LED电流与IADJ引脚和Gnd之间的电位器电阻的关系图。1Amp处的平顶表示最大额定LED电流，该值由图4中所示的电流检测电阻 RSNS设置。

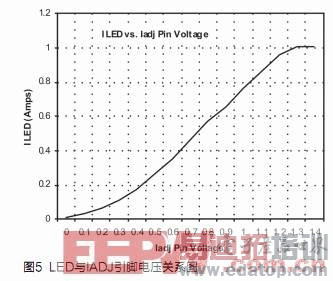

图 5将测得的LED电流显示为IADJ引脚上的驱动直流电压的函数。请注意RSNS设置了相同的最大LED电流。

两种模拟调光选项均可轻松实现并提供线性极强的调光性能，直到低至最大值10%左右的水平。

结语

有许多方法可以针对开关模式稳压器供电的LED进行调光。两类主要的方法：PWM和模拟法均各有利弊。PWM调光可以显著减少LED的颜色变化，与此同时，让亮度水平发生变化，但前提是需要添加逻辑电路来产生PWM波形。模拟调光的电路更加简单，但可能不适合那些要求恒定色温的应用。
