CM板卡测试交换机/路由器的应用层拥塞性能测试

6  HyperMetris CM板卡L4~L7真实性测试试验

CM是否集真实性与高性能于一身，从而解决数据中心方案中关键的L4~L7层真实性测试问题？我们仔细研究并制定了一个测试方案，即在3种不同的设备上进行试验，并通过数据对比来验证真实性测试的可行性：

（1）测试模型：同图3，选取典型的数据中心测试拓扑。
　　（2）测试设备：DUT_A，DUT_B，DUT_C 3种设备。
　　（3）测试方式：FTP GET下载测试。
　　（4）测试端口：总共60个端口，其中30个Client，30个Server。
　　（5）测试方案：通过30个Client模拟90个FTP用户，下载流量将近30GE（理论计算），并通过10GE的互联链路，运行240s。
　　（6）测试结果：记录最终能够成功下载的文件数/字节数，并记算最终的有效带宽。记录实时的L2带宽及FTP数据带宽（见表1）。

表1  L2层带宽与FTP有效带宽

（8）流量统计图（Traffic及FTP data Throughput）

流量统计图参见图5，图6，图7。

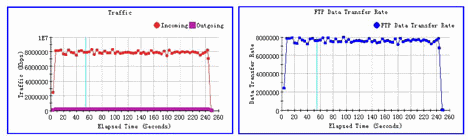

图5  DUT_A—DUT_A

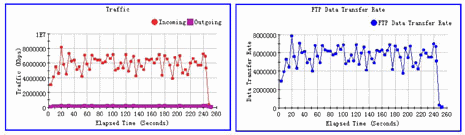

图6  DUT_B—DUT_C

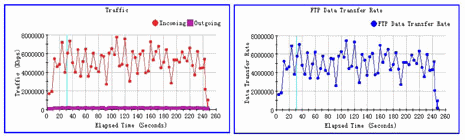

图7  DUT_C—DUT_B

测试结果分析：

（1）从3组试验数据统计结果来看，拥塞不仅造成了FTP应用层的有效带宽降低，而且严重地降低了L2层带宽的性能。
　　（2）同样的测试环境和拓扑，但不同的设备产生拥塞时对于带宽的影响有着明显的区别。从而说明，L2层特性表现相同的设备，在真实业务应用中存在明显的区别。
　　（3）同一款的设备经过多次反复测试，其数据特性表现一致。说明该测试场景及方法可重建、可复现。
　　（4）最终的测试数据与相应的、利用真实的服务器测试结果对比，数据统计上表现一致，表明CM板卡的真实性测试与服务器特性相同，能提供一种实验室环境下的真实测试方案。

从以上的试验数据统计及分析来看，CM板卡可以用于替代真实的服务器用于L4~L7应用层业务特性的测试；同时，对于传统的L2/L3层交换机路由器设备，在部署之前的应用层测试是必要和可行的，这种测试能够帮助设备制造厂商发现和调整产品在缓存管理及拥塞控制方面的性能，这对于数据中心的部署与应用来说，具有重要的意义。
